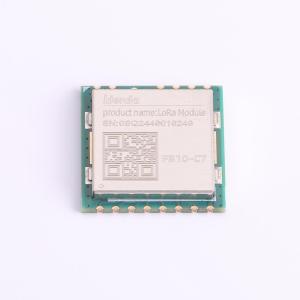

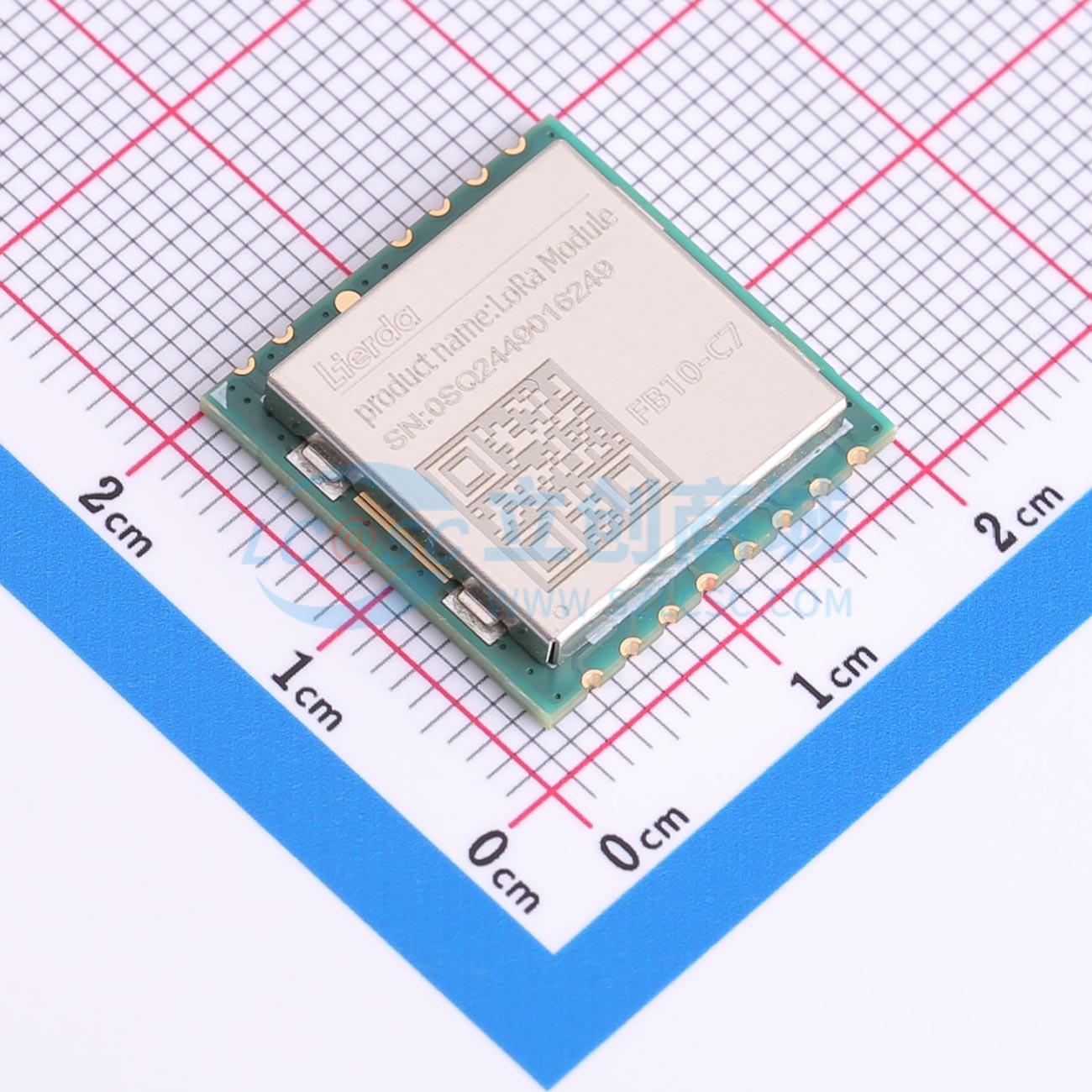

LSD4RF-2F717N30
470MHz 50mW LORA小尺寸贴片模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 基于 SEMTECH 射频集成芯片 SX127X 的射频模块
- 品牌名称
- LSD(利尔达)
- 商品型号
- LSD4RF-2F717N30
- 商品编号
- C520160
- 商品封装
- SMD,18.4x18.4mm
- 包装方式
- 编带
- 商品毛重
- 2.444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LoRa模块 | |
| 发射功率 | 19dBm | |
| 接口类型 | SPI | |
| 调制方式 | LoRa；OOK；GFSK；FSK | |
| 工作电压 | 2.4V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | 邮票孔天线 | |
| 接收电流 | 14mA | |
| 发送电流 | 100mA | |
| 接收灵敏度 | -137dBm | |
| 通讯距离 | 5km |
商品概述
LSD4RF-2F717N30无线模块是基于射频集成芯片SX127X的射频模块，是一款高性能物联网无线收发器，其特殊的LoRa调试方式可大大增加通信距离，可广泛应用于各种场合的短距离物联网无线通信领域。其具有体积小、功耗低、传输距离远、抗干扰能力强等特点，可根据实际应用情况有多种天线方案可供选配，模块未配置微控制芯片，主要用于客户二次开发。
商品特性
- 工作电压：2.4~3.6V
- 工作频段：401 - 510MHz(禁用频点见附加说明)
- 发射功率：Max. 19±1dBm
- 超高接收灵敏度：-136±1dBm (@250bps)
- 超远有效通讯距离：5Km@250bps（城市公路环境，非旷野环境）
- 使用扩频技术通讯，同样的城市、工业应用环境，性能优于使用传统调制方式工作的射频产品，在恶劣的噪声环境下（电表中、电机旁等强干扰源附近，电梯井、矿井、地下室等天然屏蔽环境）优势尤为明显
- 高保密性，采用LoRa调制方式，传统无线设备无法对其进行捕获、解析
- 高隐蔽性，带内平均功率低于底噪时仍然可以正常通讯，无线监听设备无法监听到
- 采用LoRa调制方式，同时兼容并支持FSK, GFSK, OOK传统调制方式
- 支持硬件跳频（FHSS），与LoRa的扩频技术相结合，可实现超强的通讯隐蔽性和安全性
- 低功耗：接收电流≤14mA；睡眠电流 ≤2uA；提供CAD功能，将计算与信号接收分离，进一步优化唤醒窗口功耗（计算电流约为接收电流的一半）
- SPI通信接口，可直接连接各种单片机使用，软件编程非常方便
应用领域
- 楼宇自动集抄系统，特别适用于水表、气表、热表、电表等无线抄表场合
- 对通讯距离要求较高的场合
- 对通信安全、通讯隐蔽性、抗干扰性要求较高的场合
- 家居无线安防、监控云台、机房电源、风机设备无线遥控报警系统
- 有源RFID标签识别
