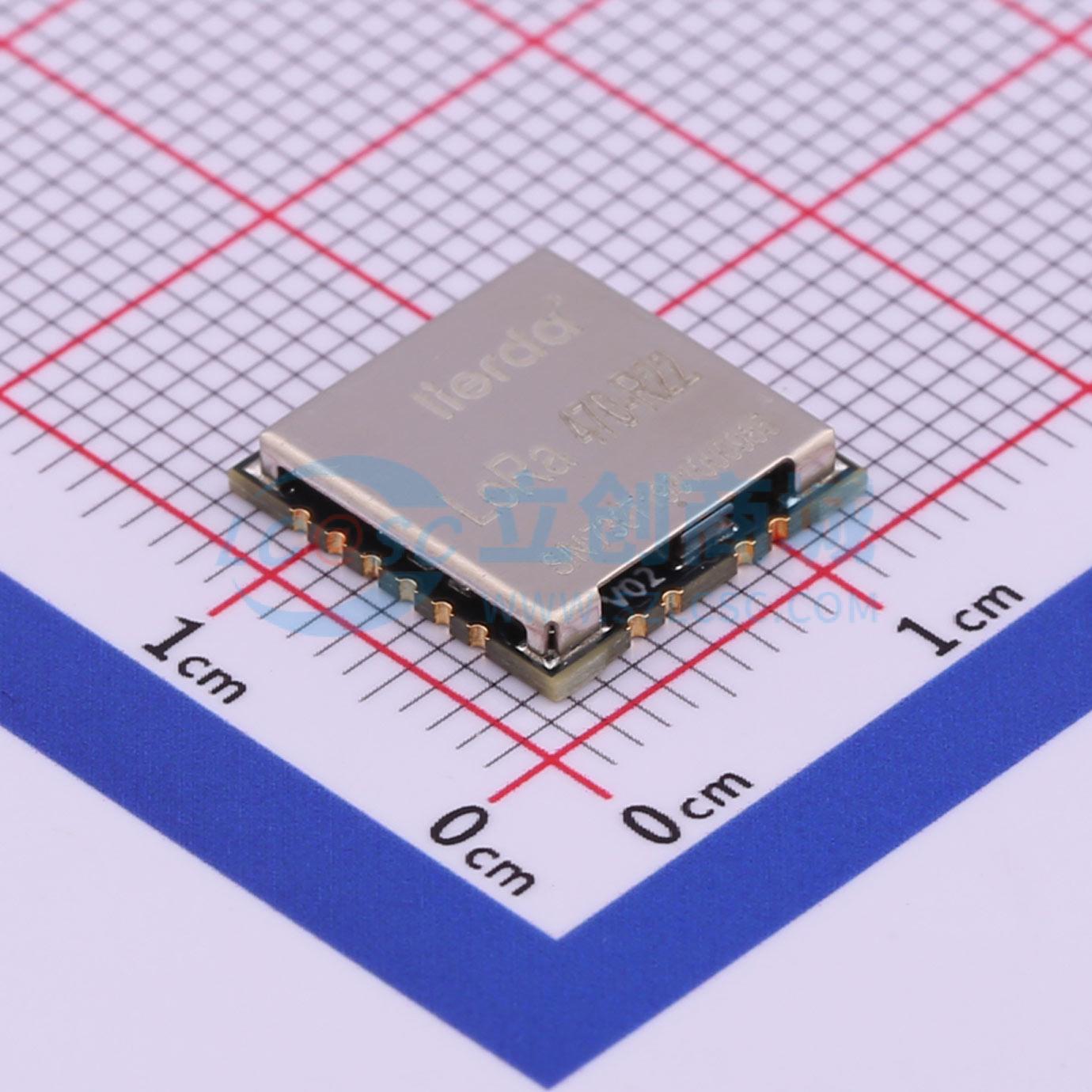

温馨提醒：图片仅供参考，商品以实物为准
LSD4RF-2R722N20
SX126X LoRa SPI大功率模块 105mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- LSD(利尔达)
- 商品型号
- LSD4RF-2R722N20
- 商品编号
- C520157
- 商品封装
- SMD,11.5x11.6mm
- 包装方式
- 编带
- 商品毛重
- 1.002克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LoRa模块 | |
| 发射功率 | 22dBm | |
| 接口类型 | SPI | |
| 调制方式 | LoRa；GFSK；FSK | |
| 工作电压 | 1.8V~3.7V |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 5mA | |
| 发送电流 | 105mA | |
| 接收灵敏度 | -124dBm | |
| 通讯距离 | 6km |
商品概述
LSD4RF-2R 系列模组是新一代LoRa 扩频射频收发SPI 模块，具有体积极小、功耗极低、性价比极高等特点。该系列模组基于射频集成芯片SX126X 开发，是一款高性能物联网无线收发器，其特殊的LoRa 调试方式可大大增加通信距离，可广泛应用于各种场合的短距离物联网无线通信领域。可根据实际应用情况有多种天线方案可供选配，模块未配置微控制芯片，主要用于客户二次开发。
商品特性
- 工作频段：470MHz~510MHz（LSD4RF-2R714N10 为433MHz~510MHz）
- 支持多种调制方式：LoRa、FSK、GFSK 等调制方式可供选择
- 输入电压范围：1.8V~3.7V
- 低发射电流：典型值34mA（LSD4RF-2R714N10），典型值47mA（LSD4RF-2R717N30），典型值105mA（LSD4RF-2R722N20）
- 低接收电流：典型值5.0mA（DC-DC 模式，Rx Boosted 开启）
- 低休眠电流：典型值0.6uA
- 高接收灵敏度：典型值 -124dBm（SF=7，BW_L=125KHz）
- 发射功率：Max. 14±1 dBm（LSD4RF-2R714N10），Max. 20±1 dBm（LSD4RF-2R717N30），Max. 22±1 dBm（LSD4RF-2R722N20）
- 通信接口：SPI 通信接口
- 超远传输距离：2Km@250bps（LSD4RF-2R714N10），5Km@250bps（LSD4RF-2R717N30），6Km@250bps（LSD4RF-2R722N20）
- 超小尺寸：11.511.62.25(mm)
应用领域
- 智能电表
- 供应链与物流
- 楼宇自动化
- 农业传感器
- 智能城市
- 零售商店的传感器
- 资产跟踪
- 路灯
- 停车传感器
- 环境传感器
- 医疗保健
- 安全及保安感应器远程控制程序
