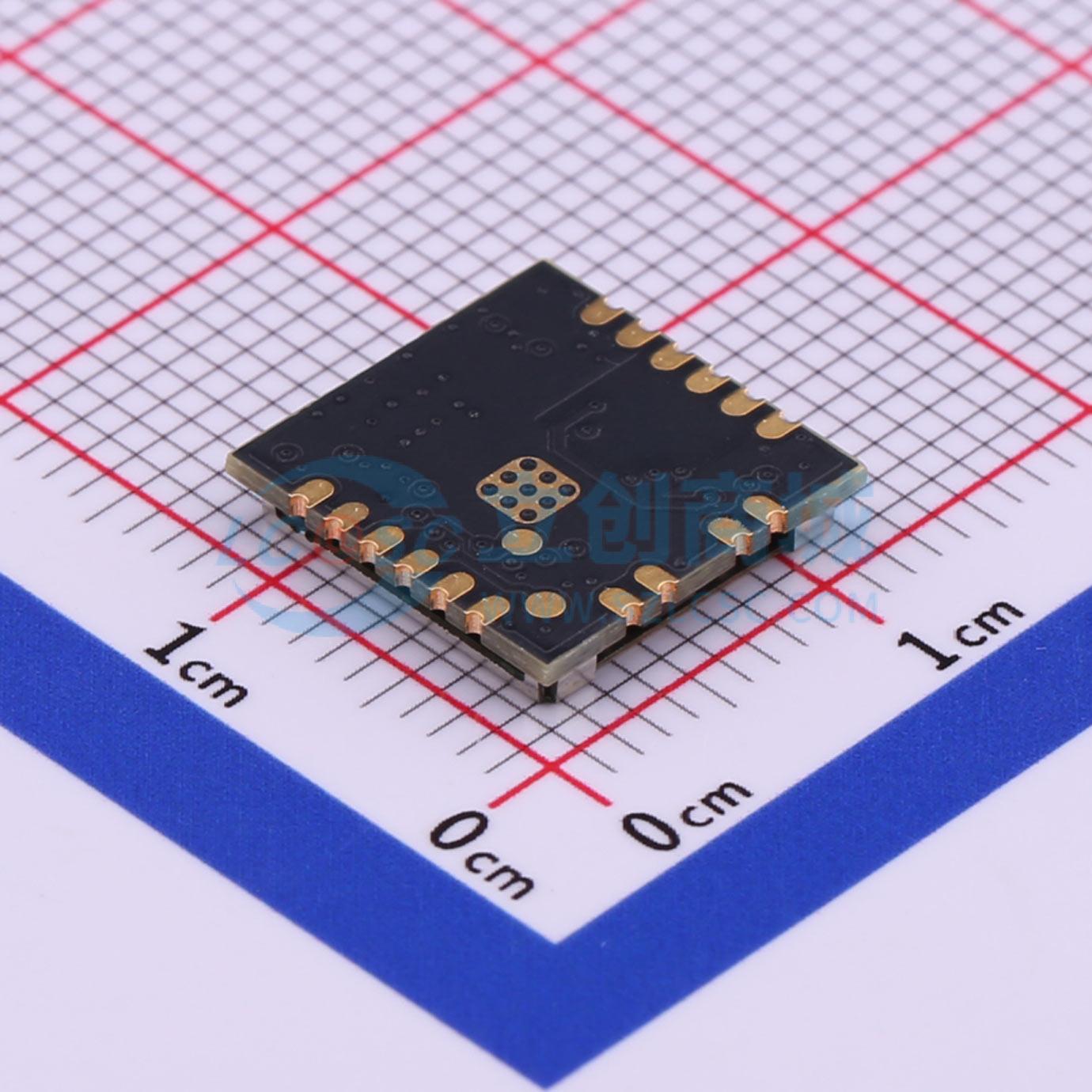

温馨提醒：图片仅供参考，商品以实物为准
LSD4RF-2R714N10
停产 470MHz SPI 低功耗模块 14dBm SX126x LoRa
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- LSD(利尔达)
- 商品型号
- LSD4RF-2R714N10
- 商品编号
- C520156
- 商品封装
- SMD,11.5x11.6mm
- 包装方式
- 编带
- 商品毛重
- 1.003克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LoRa模块 | |
| 发射功率 | 14dBm | |
| 接口类型 | SPI | |
| 调制方式 | LoRa；GFSK；FSK | |
| 工作电压 | 1.8V~3.7V |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 6mA | |
| 发送电流 | 38mA | |
| 接收灵敏度 | -124dBm | |
| 通讯距离 | 2km |
商品概述
LSD4RF-2R714N10是新一代LORA扩频射频收发模块，体积更小，功耗更低。该模组基于射频集成芯片SX1268开发，发射功率设计最大为14dBm，在最大功率时发射电流只有32mA左右，适用于功耗要求严格，且链路预算大的通信设备，是一款高性能物联网无线收发器，其特殊的LoRa调试方式可大大增加通信距离，可广泛应用于各种场合的短距离物联网无线通信领域。其具有体积小、功耗低、传输距离远、抗干扰能力强等特点，可根据实际应用情况有多种天线方案可供选配，模块未配置微控制芯片，主要用于客户二次开发。
商品特性
- 工作频段433 - 510MHz
- 支持LoRa、GFSK、FSK等调制方式
- 支持1.8V到3.7V电源供电
- 发射电流 ≤38mA(最大发射功率配置)
- 接收电流 ≤6mA(DC - DC模式)
- 600uA待机电流
- 600nA休眠电流(寄存器值保存)
- 灵敏度 - 124dBm±1dBm(SF = 7,BW_L = 125KHz)
- 发射功率Max. 74±7dBm
- 11.511.62.25mm
- 2Km@250bps(城市环境，LoRa调制，最大发射功率发射)
- 采用LoRa调制方式，传统无线设备无法对其进行捕获、解析
- SPI通信接口，可直接连接各种单片机使用，软件编程非常方便
应用领域
- 楼宇自动集抄系统
- 智能家庭
- 温湿度传感器
- 无线遥控
- 对通信距离要求较高场合
- 可穿戴通信设备
