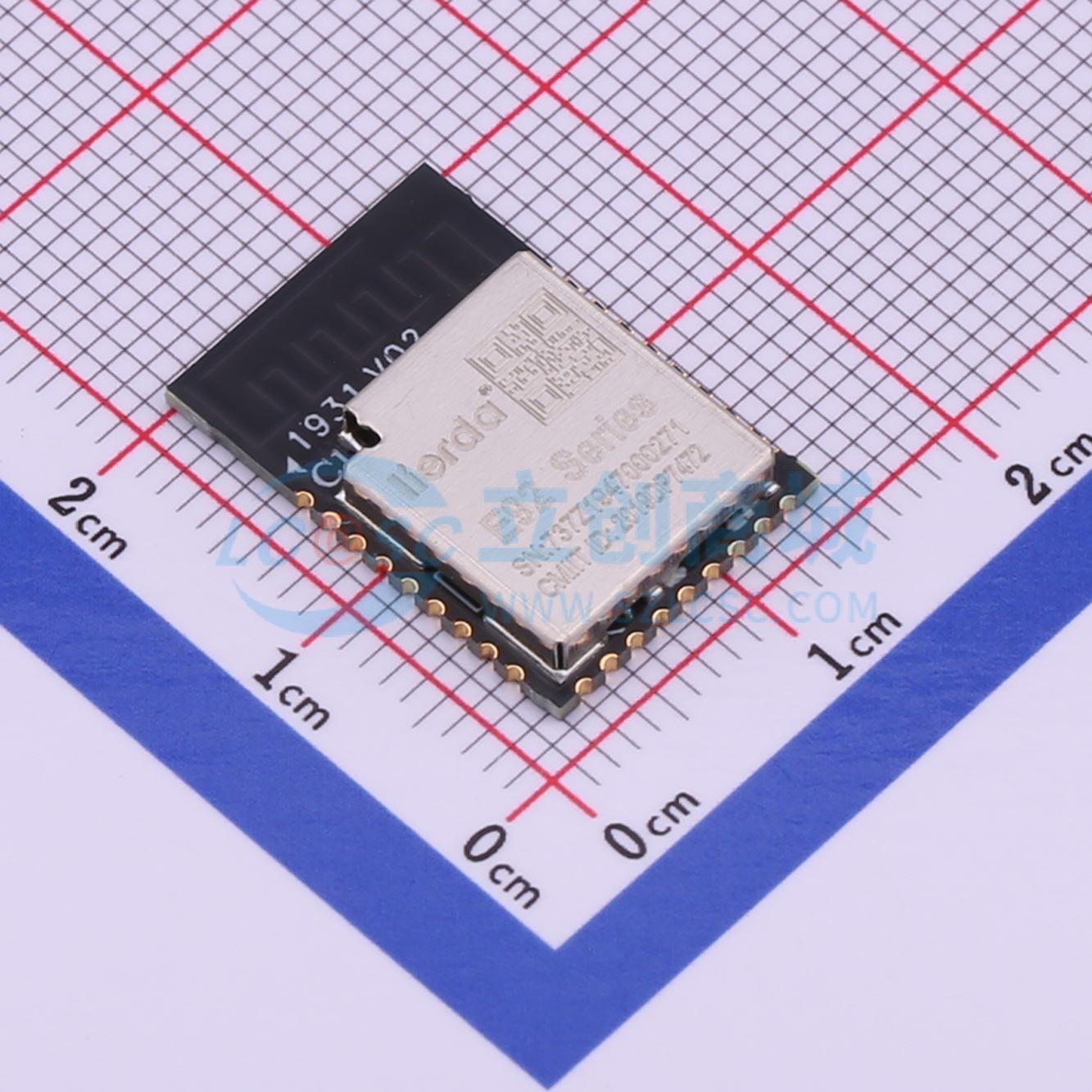

温馨提醒：图片仅供参考，商品以实物为准
LSD4BT-E92ASTD001
停产 E92 BLE标准模组
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 基于 NORDIC 低功耗蓝牙 SOC nRF52 系列
- 品牌名称
- LSD(利尔达)
- 商品型号
- LSD4BT-E92ASTD001
- 商品编号
- C520155
- 包装方式
- 编带
- 商品毛重
- 1.583克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 蓝牙模块 | |
| 核心芯片 | nRF52832芯片 | |
| 接口类型 | I2C；PWM；ADC；UART；SPI；GPIO | |
| 支持协议 | 蓝牙5.0 | |
| 工作电压 | 1.7V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 5.8mA；12.9mA；5.4mA；11.7mA | |
| 发送电流 | 5.3mA；16.6mA；7.5mA；11.6mA | |
| 通讯距离 | 100m | |
| 接收灵敏度 | -96dBm；-95dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
E92标准硬件模组是基于低功耗蓝牙SOC nRF52系列(支持蓝牙5.0)芯片研发的一款高性能物联网蓝牙收发器。模组采用邮票型接口；封装与E66模组Pin-to-Pin兼容，同时支持外置天线和板载天线。产品具有功耗低、体积小、抗干扰能力强等特点。用户在优化蓝牙SDK基础上可以轻松实现蓝牙应用的开发，缩短研发周期。
商品特性
- 64 MHz ARM Cortex-M4F
- 512 KB Flash + 64 KB RAM
- LE模式：1 Mbps、2 Mbps
- 链路预算：100dB
- 接收灵敏度：-96dB
- 输出功率：MAX 4dBm
- RSSI精度：1dB
- 工作电压：1.7 - 3.6V
- 可配置GPIO数量：19个
- ADC精度：12位/200 ksps
- 50Ω射频端口
- 可编程外围接口 - PPI
- DC - DC工作模式
- 支持下载自定义协议栈
- NFC
- 3路SPI
- 2路TWI
- 1路UART
- 3路PWM
- 8路10/12bit ADC
应用领域
- 2.4GHz低功耗蓝牙系统
- PC、平板、手机、手持机等低功耗外围设备（HID、遥控器等）
- 运动、医疗保健等消费类电子产品
- 智能仪表、数据采集等无线传感器网络
- 智能云平台及生态接入（微信、QQ物联、京东、阿里、小米等）
- 智能家居、局域网、交互设备、信标灯
