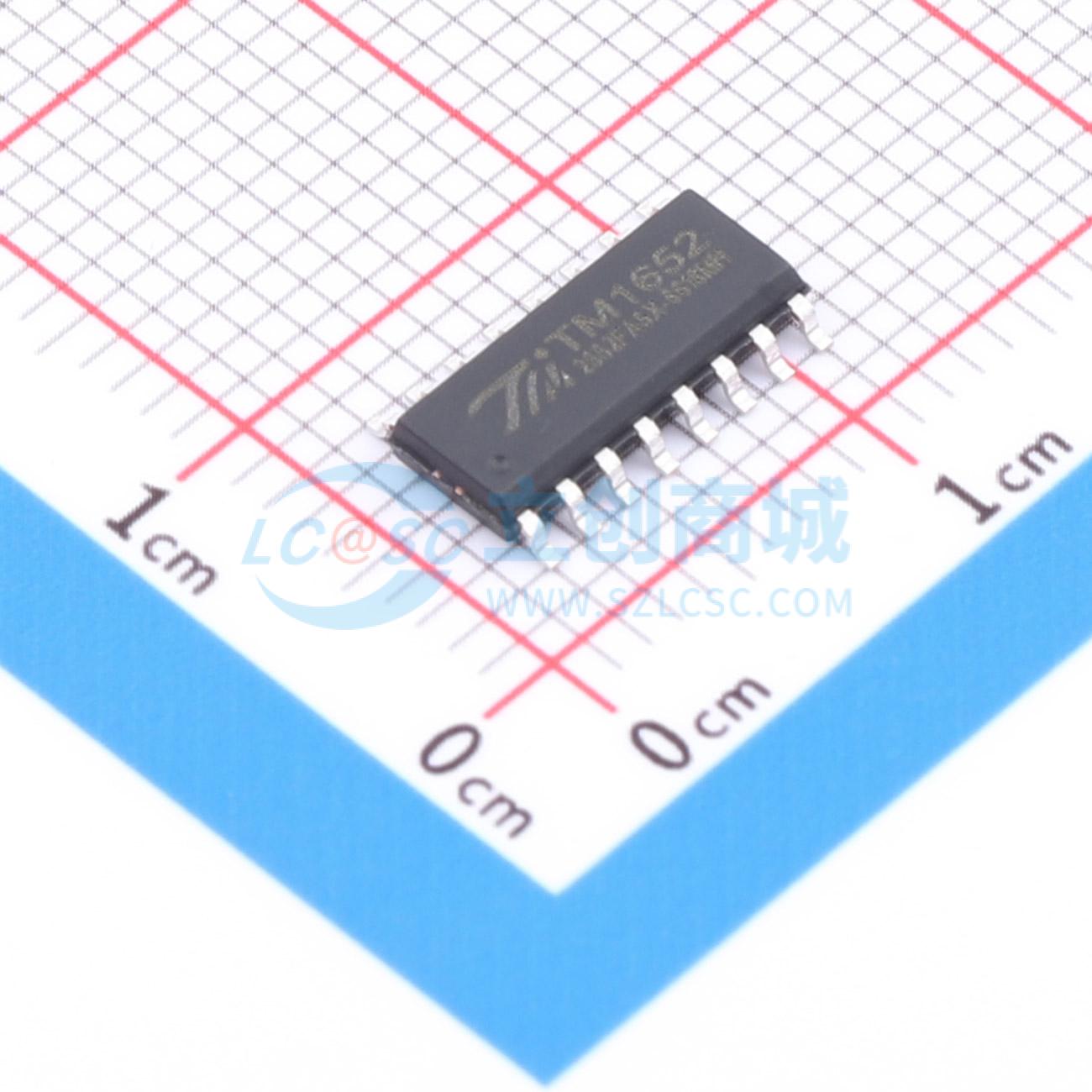

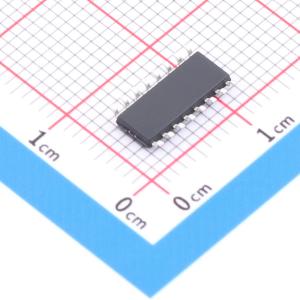

TM1652-SOP16-TA1307B
TM1652-SOP16编带
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TM1652 是一款LED（发光二极管、数码管、点阵屏）驱动控制专用芯片，内部集成了数字通讯电路、解码电路、数据锁存器、震荡器、LED驱动电路。通讯方式采用异步串口通信（UART）协议，因芯片只接收单片机发来的数据，仅需要单片机的一个TX端口发送数据给芯片即可，实现单线通讯；在显示驱动方面，芯片采用动态扫描方式，两种显示模式可选，8级段驱动电流可调，16级位占空比可调；TM1652内置消隐处理优化电路
- 品牌名称
- TM(天微)
- 商品型号
- TM1652-SOP16-TA1307B
- 商品编号
- C51025772
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.103856克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~6V | |
| 开关频率 | - | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
TM1652是一款专用于LED、数码管和点阵屏驱动的控制芯片。该芯片内部集成了数字通信电路、解码电路、数据锁存器、振荡器以及LED驱动电路。通信采用异步串口通信协议，由于芯片仅接收来自微控制器的数据，因此仅需微控制器的一个TX端口发送数据即可实现单线通信。在显示驱动方面，芯片采用动态扫描方式，提供两种显示模式可选，支持8级段驱动电流调节和16级位占空比调节。TM1652内置了消隐处理优化电路。该产品广泛应用于各类消费电子产品，性能优良，质量可靠。
商品特性
- 采用功率CMOS工艺
- 典型工作电压：5V
- 支持共阴数码管显示
- 提供两种显示模式（7段×6位，8段×5位）
- 具备辉度调节电路（位占空比16级可调、段驱动电流8级可调）
- 配备串行接口，兼容UART协议，支持19200bps波特率
- 内置振荡器频率为2.5MHz
- 内置上电复位电路
- 内置针对暗亮问题的优化电路
- 封装形式：SOP16
