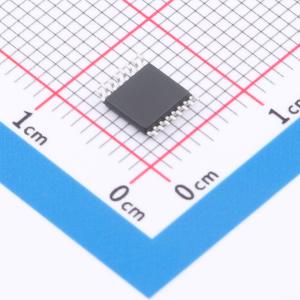

CM1310-SOPTA

4通道、2kSPS、低功耗、24位ADC集成PGA和基准

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 集成 PGA 和基准 4 通道、2kSPS、低功耗、24 位 ADC，对标ADS1220, (-40℃~125℃)
品牌名称: CIMO(士模微)
商品型号: CM1310-SOPTA
商品编号: C51018402
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	信噪比	-
	时钟/振荡器	内置；外置
	时钟频率(fc)	-
	基准电压源	内置
	可变增益	支持
	ADC架构	Sigma-Delta
	静态电流	300nA
	功能特性	软复位；集成调制器；多路复用器；输入缓冲器；双极性电源；双极性输入；内置数字滤波器；上电复位；内置温度传感器
	微分非线性	-

商品概述

CM1310是一款精密、低功耗、兼容SPI接口的24位模数转换器，内部集成了低噪声可编程增益放大器、两个可编程输出电流源、一个电压基准、一个振荡器、一个低侧开关和一个精密温度传感器。该器件适用于测量微弱信号，例如电阻式温度检测器、热电偶、热敏电阻和桥式传感器。其数据转换速率最高可达2kSPS，并能在单周期内达到稳定。输入多路复用器支持4个单端输入或2组差分输入。在20SPS采样率下，其数字滤波器可同步抑制50Hz和60Hz谐波。启用可编程增益放大器时，支持伪差分或全差分输入；禁用后仍提供高输入阻抗和最高4V/V的增益，并能进行单端测量。该器件采用TSSOP16封装，工作温度范围为-40°C至125°C。

商品特性

宽电源范围：2.3V至5.5V
可编程增益：1V/V至128V/V
可编程数据速率：高达2kSPS
单周期数据稳定
20SPS时抑制50Hz和60Hz谐波
4个单端输入或2组差分输入
可编程匹配电流源：10μA至1.5mA
内置2.048V基准，温漂典型值为5ppm/°C
兼容SPI接口模式1
低电流消耗：典型值为210μA（占空比模式）
TSSOP16 5mm×4.4mm封装

应用领域

工业控制及自动化
工业现场仪表
智能温度、压力变送器
温度传感器测量
PLC/DCS模拟量采集
科学仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	24
	采样率	2kHz
	通道数	2
	工作电压	2.3V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	-
	工作温度	-40℃~+125℃
