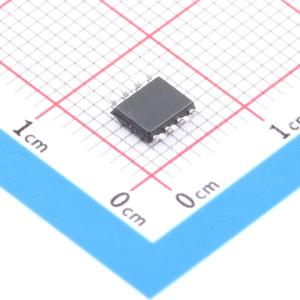

CM6149-SOPTA

1.21V~20V 1.5A 20V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 1.5A、低噪声，快速瞬态响应稳压器，对标 LT1963 (-40℃~125℃)
品牌名称: CIMO(士模微)
商品型号: CM6149-SOPTA
商品编号: C51018406
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.276克(g)

商品参数

商品概述

CM614X是一款专为实现快速瞬态响应而设计的低压差稳压器。该器件可在280mV的压差下提供1.5A的输出电流。其工作模式下的静态电流低至1.5mA，关断模式下可降至小于1μA。CM614X具备低输出噪声特性，非常适合对噪声敏感的射频电源应用。该系列提供1.5V、1.8V、2.5V、3.3V的固定输出电压版本，以及1.21V~20V的可调输出电压版本。即使在仅使用10μF输出电容的情况下，CM614X也能保持稳定工作。它集成了包括电流限制和热关断在内的多种电路保护功能。该器件提供SOP8、SOT223-3、TSSOP16和TO252-5封装，最佳工作温度范围为–40°C~125°C。

商品特性

快速瞬态响应
输出电流：1.5A
低压差：280mV (1.5A)
低噪声：30μVrms (10Hz~100kHz)
静态电流：1.5mA（关断模式下降至小于1μA）
固定输出电压：1.5V、1.8V、2.5V、3.3V
可调输出电压：1.21V~20V
热关断
提供SOP8 4.9mm × 3.9mm、SOT223-3 6.5mm × 3.5mm、TSSOP16 5mm × 4.4mm、TO252-5 6.6mm × 6.1mm封装

应用领域

2.5V~3.3V逻辑电源
开关电源的后置稳压器
医学和影像应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	20V
	输出电压	1.21V~20V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	80dB@(120Hz)
	压差	280mV@(1.5A)

	属性	参数值
	静态电流(Iq)	1.5mA
	噪声	30uVrms
	功能特性	使能控制；过流保护；热关断
	工作温度	-40℃~+125℃
	输出类型	可调
	输出通道数	1
