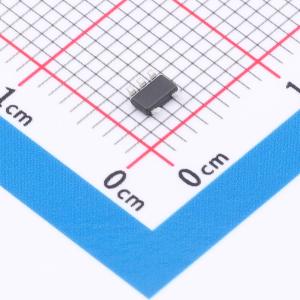

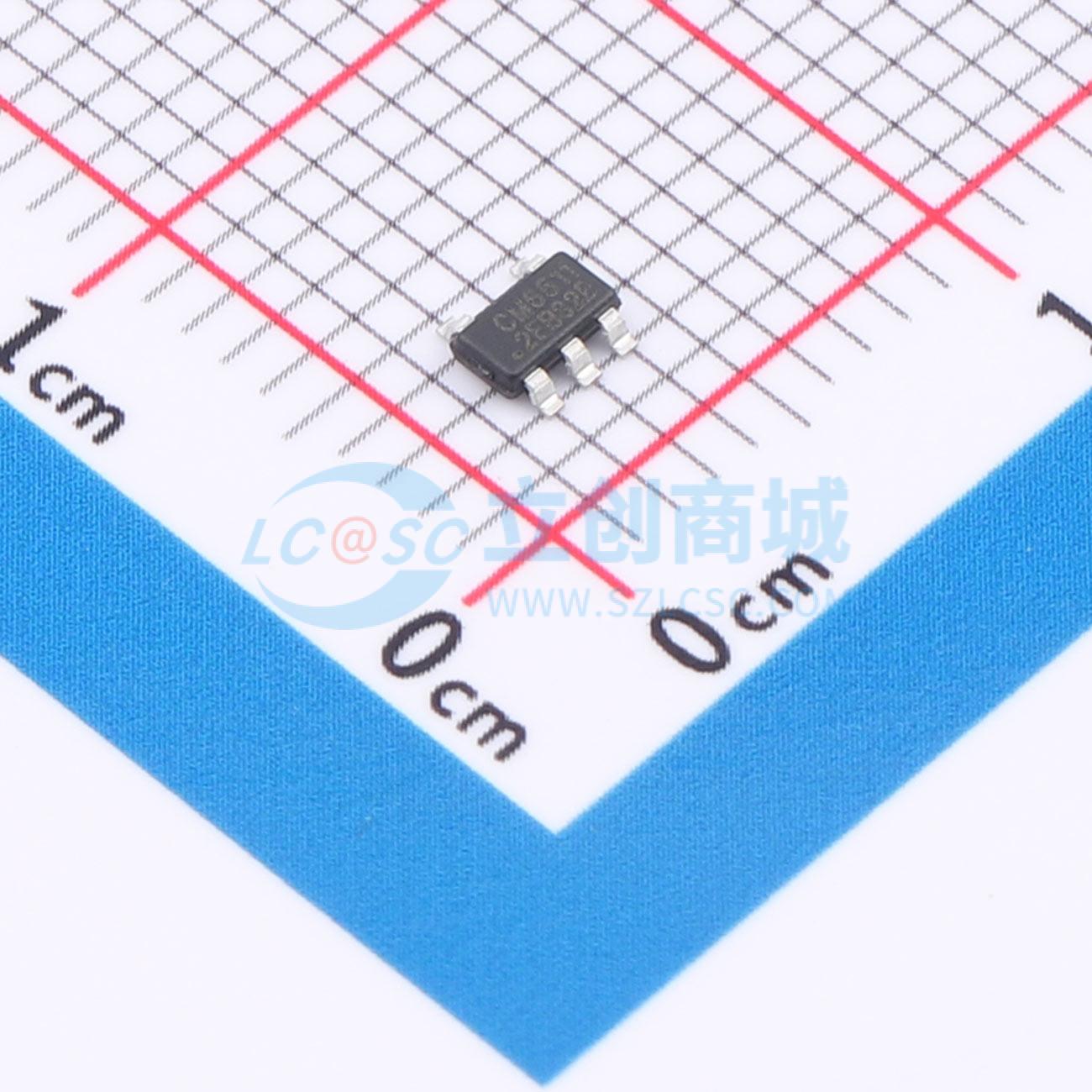

CM6511-BYP-TSOTA

1.24V~28V 200mA 28V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 200mA、低噪声、低压差，负电压微功耗稳压器，对标LT1964 (-40℃~125℃)
品牌名称: CIMO(士模微)
商品型号: CM6511-BYP-TSOTA
商品编号: C51018404
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

CM6511 是一款微功耗、低噪声、低压差的负电压稳压器，可在 185mV 典型压差下提供 200mA 输出电流。正常工作时静态电流典型值为 45μA，关断模式下典型值为 2.6μA，这使其成为电池供电应用的理想选择。该器件具有低输出噪声特性，通过增加一个外部 0.01μF 的旁路电容，其输出噪声在 10Hz 至 100kHz 带宽范围内可降低至 21μVrms。它能够在小型陶瓷电容条件下工作，并且在输出电容低至 4.7μF 时仍能保持稳定。其内部保护电路包括电流限制和热限制。该器件支持三种产品配型，其中 CM6511-5 可提供固定 -5V 输出电压，而 CM6511-5D 和 CM6511-BYP 可提供基于 -1.24V 基准电压的可编程输出电压。它采用 TSOT23-5 型封装，其最佳工作温度范围为 -40℃ ~ 125℃。

商品特性

低输出电压噪声：21μVrms (10Hz ~ 100kHz)
低静态电流：45μA
低压差电压：185mV
输出电流：200mA
固定输出电压：-5V
可调输出电压范围：-1.24V ~ -28V
关断模式下静态电流：2.6μA
正或负关断逻辑电路
限流保护和过热保护
TSOT23-5 2.9mm × 1.6mm 封装

应用领域

电池供电仪器
对噪声敏感仪器的低噪声稳压器
正电压稳压器的负压补充产品

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	负极
	工作电压	28V
	输出电压	1.24V~28V
	输出电流	200mA
	电源纹波抑制比(PSRR)	63dB@(1MHz)
	压差	-

	属性	参数值
	静态电流(Iq)	45uA
	噪声	21uVrms
	功能特性	使能控制；噪声旁路端子；过流保护；短路保护；热关断
	工作温度	-40℃~+125℃
	输出类型	可调
	输出通道数	1
