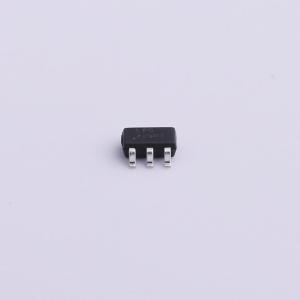

温馨提醒：图片仅供参考，商品以实物为准

LP3209AB5F

1.5MHz 1.5A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP3209是一款1.5MHz固定频率电流模式PWM降压转换器,适用于便携设备,支持高达1.5A的输出电流,输入电压范围为2.5V至5.5V,输出电压范围为0.6V至VIN。具有高效率、低关断电流、短路保护和热保护功能。
品牌名称: LOWPOWER(微源半导体)
商品型号: LP3209AB5F
商品编号: C517208
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

商品概述

LP3209是一款1.5MHz恒定频率的电流模式PWM降压转换器。它非常适合需要从单节锂离子电池获取高达1.5A大电流的便携式设备，在峰值负载条件下仍能实现超过95%的效率。LP3209还能以100%占空比运行，实现低压差操作，延长便携式系统的电池续航时间；轻载操作时，它能为对噪声敏感的应用提供极低的输出纹波。 LP3209在V_IN = 3V时可提供高达1.5A的输出负载电流，输入电压范围为2.5V至5.5V，输出电压可低至0.6V。高开关频率在降低开关损耗的同时，还能减小外部元件的尺寸。内部斜率补偿设置使该器件能够使用较小的电感值，从而优化尺寸并实现高效运行。 LP3209提供可调（0.6V至VIN）输出电压。该器件采用无铅SOT23 - 5封装，工作温度范围为 - 40℃至 + 85℃。

商品特性

输入电压范围：2.5V至5.5V
输出电压范围：0.6V至VIN
1.5A输出电流
高效率：高达95%
压差模式下100%占空比
低关断电流：<1uA
1.5MHz开关频率
软启动功能
短路保护
热故障保护
SOT23 - 5封装
符合RoHS标准且100%无铅

应用领域

便携式仪器
DSP核心电源
手机和智能手机
个人数字助理（PDA）
GPS应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	输出类型	可调
	工作电压	2.5V~5.5V
	输出电流	1.5A
	开关频率	1.5MHz

	属性	参数值
	工作温度	-40℃~+85℃
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	70uA
	开关管(内置/外置)	内置
