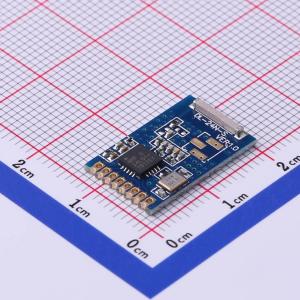

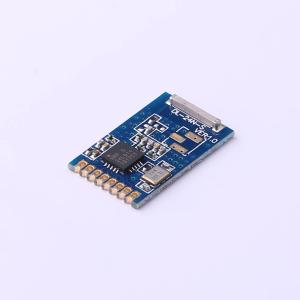

DL-24N-S1

2.4g模块NRF24L01带陶瓷天线

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2.4G模块,双向收发模块,接收发射一体,NRF24L01无线射频模块,抗干扰性能强,高灵敏度,空旷距离120米,应用于无人机航模、工业控制、门禁、考勤、监控和安防等
品牌名称: DreamLNK(骏晔科技)
商品型号: DL-24N-S1
商品编号: C516260
商品封装: SMD
包装方式: 托盘
商品毛重: 0.62克(g)

商品参数

商品概述

DL-24N-2.4G 系列 2.4G 模块基于Nordic的 NRF24L01 无线收发芯片设计，是一款体积小巧的、性能优异、远距离的2.4G 无线模块。灵敏度可以达到-82dbm@2M，最高传输速率达到2Mbps，输出功率通过寄存器配置-20dbm 至 0dbm 四档。模块集成了所有射频相关功能，用户不需要对射频电路设计深入了解，就可以使用本模块轻松开发出性能稳定、可靠性高的无线产品，缩短开发周期。模块采用邮票边半孔接口模式，既可以满足客户SMT 应用，也可以通过排针实现横向、纵向焊接。尺寸小，方便应用于便携式产品，且模块采用高精度、温度稳定性高的晶体，模块有极高的性价比，适合大批量应用。

商品特性

空旷120米传输距离250KHz
工作频率2400 - 2483MHz
工作电压：1.9V - 3.6V
可编程载波侦测，数字RSSI输出
卓越的选择性及带外隔离性能
采用沉金板PCB - ANT性价比极高
采用10ppm精度贴片晶体，性能优异

应用领域

智能家居
玩具航模
近距离数传控制领域
游戏控制器
无线键盘、鼠标
消费电子产品
无线话音音频
数据监测传输
智能家居控制
支持射频（RF）技术的遥控器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频模块
	模式	收发
	调制方式	GFSK
	发射功率	-12dBm
	接口类型	SPI

	属性	参数值
	工作电压	1.9V~3.6V
	通讯距离	120m
	接收灵敏度	-82dBm
	工作温度	-40℃~+85℃
