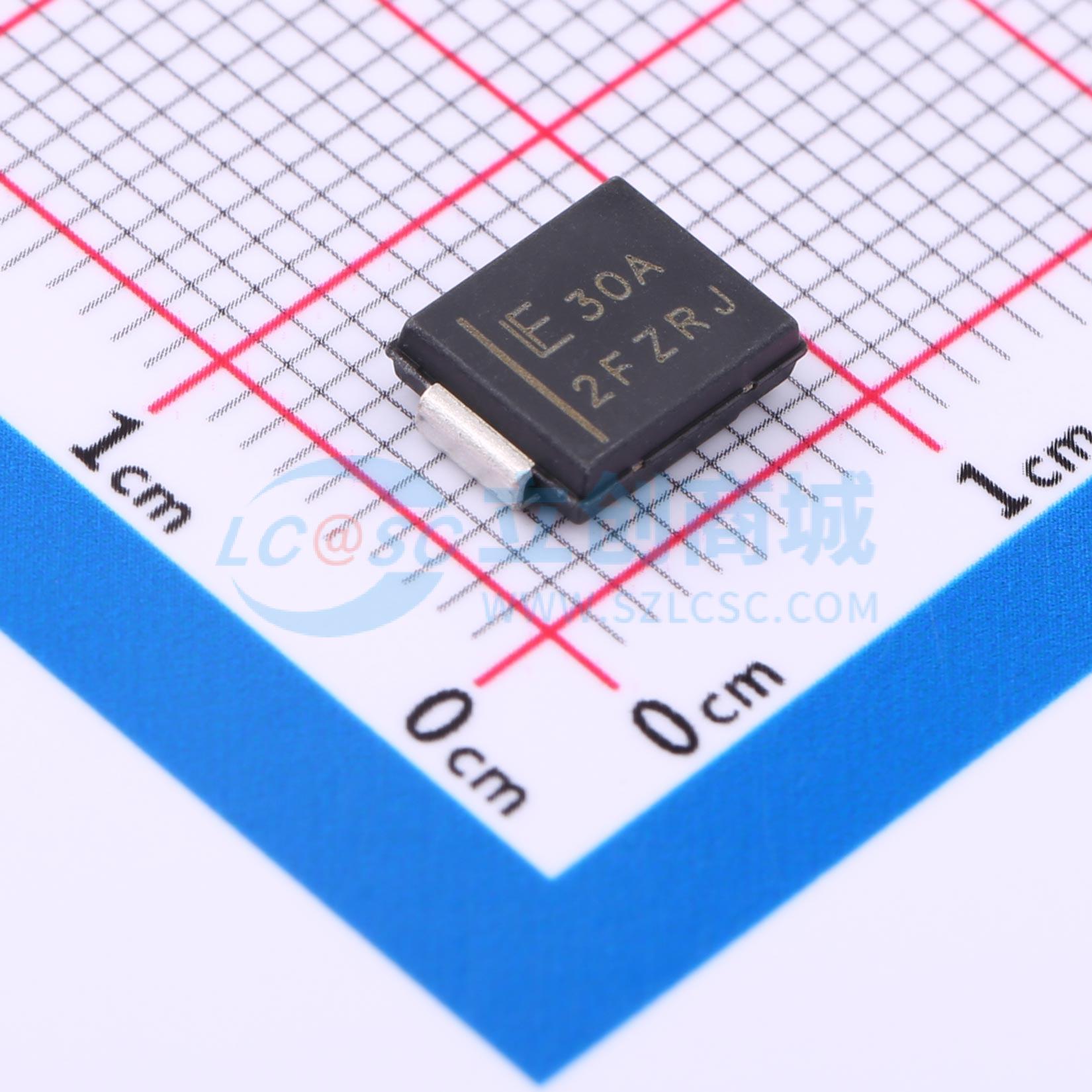

温馨提醒：图片仅供参考，商品以实物为准
SZ1.5SMC30AT3G
TVS 25.6V截止 峰值脉冲电流：36A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SZ1.5SMC系列旨在保护电压敏感元件免受高压、高能瞬变的影响。它们具有出色的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。SZ1.5SMC系列采用独家、经济高效且高度可靠的封装，非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源以及许多其他工业/消费应用。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SZ1.5SMC30AT3G
- 商品编号
- C516168
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 25.6V | |
| 钳位电压 | 41.4V | |
| 峰值脉冲电流(Ipp) | 36A | |
| 峰值脉冲功率(Ppp) | 1.5kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 28.5V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品概述
SZ1.5SMC系列旨在保护电压敏感元件免受高压、高能瞬变影响。它们具备出色的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。SZ1.5SMC系列采用独家、经济高效且高度可靠的封装，非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源及许多其他工业/消费应用。
商品特性
- 齐纳瞬态
- 过压抑制器
- 工作峰值反向电压范围 - 5.8 V至77.8 V
- 标准齐纳击穿电压范围 - 6.45 V至95.5 V
- 峰值功率 - 1500 W（1 ms时）
- 按人体模型，静电放电等级为3级（> 16 KV）
- 峰值脉冲电流下的最大钳位电压
- 10 V以上时低泄漏电流 < 5 μA
- 符合UL 497B标准，可作为隔离环路电路保护器
- 规定了最大温度系数
- 典型响应时间 < 1 ns
- 提供无铅封装
- 汽车及其他应用采用SZ前缀
- 满足独特的场地和控制变更要求；符合AEC - Q101标准且可提供生产件批准程序文件
应用领域
-通信系统-汽车-数控-过程控制-医疗设备-商用机器-电源-工业/消费应用
