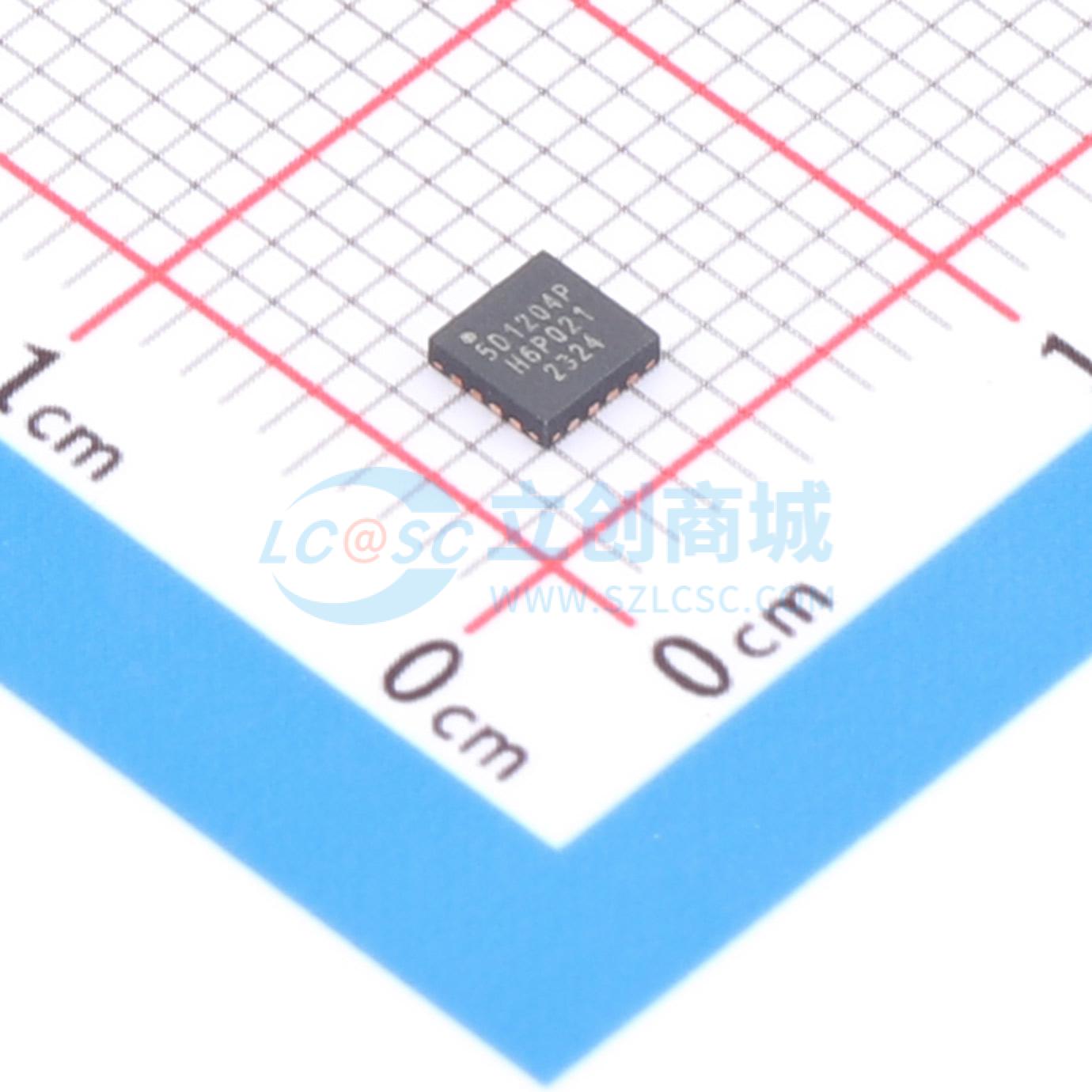

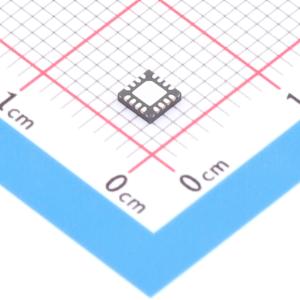

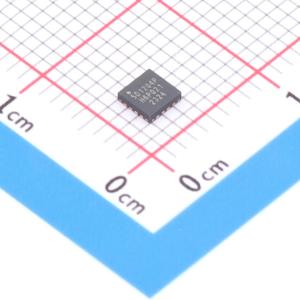

US5D1204P
超低附加抖动差分时钟缓冲器，可产生四路LVPECL时钟输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- US5D1204P
- 商品编号
- C50396772
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 2GHz | |
| 输入通道数 | 2 | |
| 输出通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V；3.3V | |
| 输出偏斜 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
US5D1204P是一款2GHz、4输出的差分高性能时钟扇出缓冲器。 US5D1204P是一款高度通用、低附加抖动的缓冲器，可从两个可选的LVPECL、LVDS或LVCMOS输入之一生成四个LVPECL时钟输出副本，适用于各种通信应用。其最大时钟频率高达2GHz。 该器件专为高频、低相位噪声时钟和数据信号的信号扇出而设计。它设计为使用3.3V或2.5V的核心电源以及3.3V或2.5V的输出工作电源。
商品特性
- 2:4差分缓冲器
- 通用输入，支持LVPECL、LVDS和LVCMOS/LVTTL
- 四个LVPECL输出
- 最大输出频率LVPECL - 2GHz
- 最大传播延迟：500ps（典型值）
- 输出偏斜：20ps（典型值）
- 器件间偏斜 < 300ps
- 156.25MHz时的附加均方根相位抖动：38fs均方根（12kHz - 20MHz），3.3V/3.3V时典型值
- 电源电压：VDD = 3.3V或2.5V
- 工业温度范围：-40°C ~ 85°C
- 采用QFN - 16封装
应用领域
- ADC、DAC、多吉比特以太网、XAUI、光纤通道、SATA/SAS、SONET/SDH、CPRI、高频背板的时钟分配和电平转换
- 交换机、路由器、线卡、定时卡
- 服务器、计算机、PCI Express（PCIe 3.0、4.0、5.0）
- 远程无线电单元和基带单元
