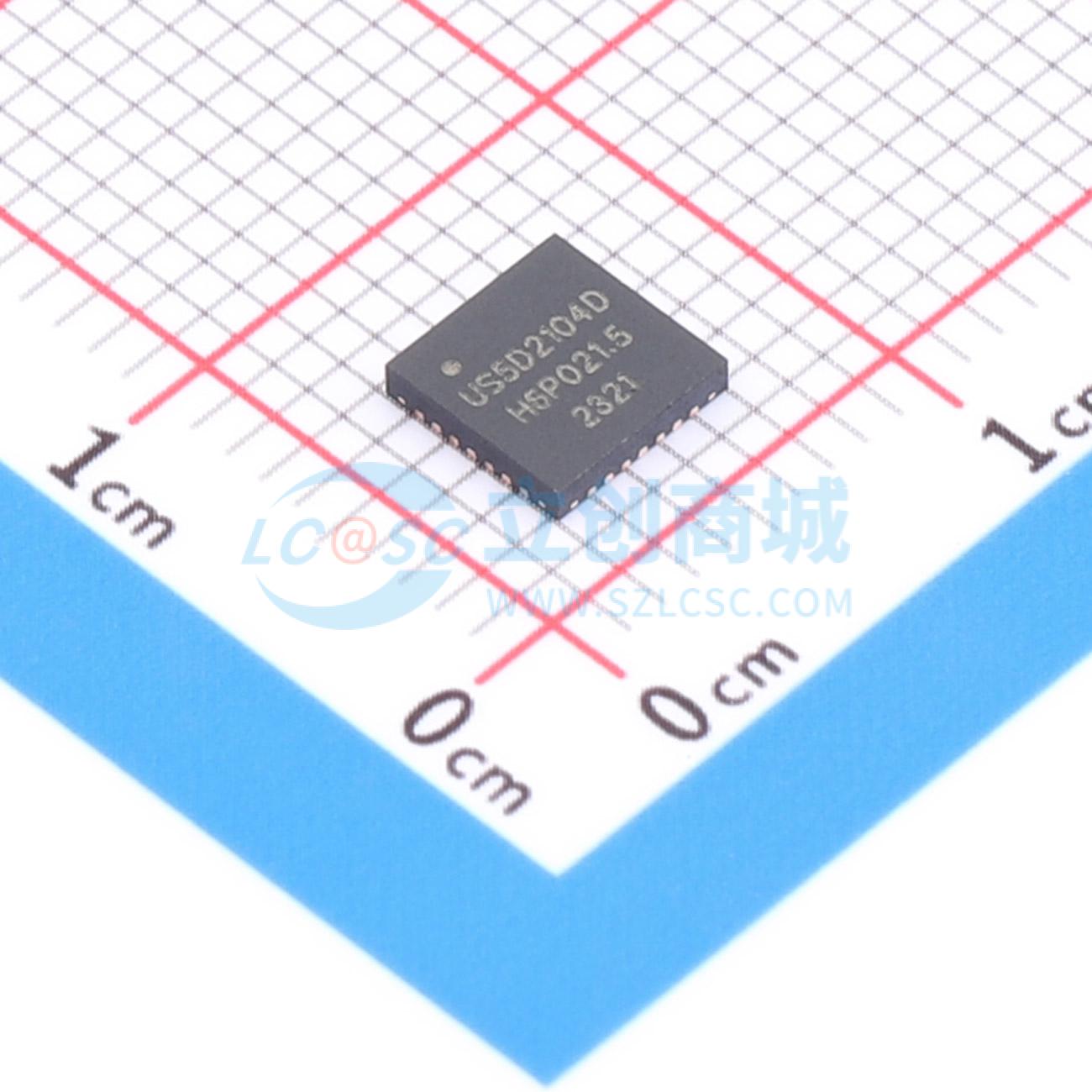

温馨提醒：图片仅供参考，商品以实物为准

US5D2104D

8输出超低附加抖动LVDS时钟扇出缓冲器，支持多种输入类型

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Ultrasilicon(极景微)
商品型号: US5D2104D
商品编号: C50396782
商品封装: QFN-28(5x5)
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

US5D2104D是一款2GHz、8输出的差分高性能时钟扇出缓冲器。 US5D2104D时钟缓冲器将两个可选时钟输入分配到8对差分LVDS时钟输出，以实现时钟分配的最小偏移。US5D2104D可将一个时钟源输入到输入多路复用器。输入可以是LVDS、LVPECL或LVCMOS。其最大时钟频率高达2GHz。该器件专为高频、低相位噪声时钟和数据信号的信号扇出而设计。它设计为使用2.5V/3.3V核心电源和2.5V/3.3V输出工作电源工作。

商品特性

双1:4差分缓冲器
通用输入可接受LVPECL、LVDS和LVCMOS
8路LVDS输出
最大输出频率LVDS - 2GHz
最大传播延迟：0.5ns（典型值）
输出偏移：30ps（最大）
附加RMS相位抖动3.3V@156.25MHz：88fs RMS（10kHz - 20MHz）
电源电压模式VDD：2.5V±5%，3.3V±5%
工业温度范围：-40°C ~ 85°C
采用QFN - 28（5×5）封装

应用领域

ADC、DAC、多千兆以太网、XAUI、光纤通道、SATA/SAS、SONET/SDH、CPRI、高频背板的时钟分配和电平转换
交换机、路由器、线卡、定时卡
服务器、计算机、PCI Express（PCIe 3.0、4.0、5.0）
远程无线电单元和基带单元

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	工作电压	3.135V~3.465V；2.375V~2.625V
	通道类型	单向

	属性	参数值
	工作温度	-40℃~+85℃
	传播延迟(tpd)	1.5ns@3.3V
