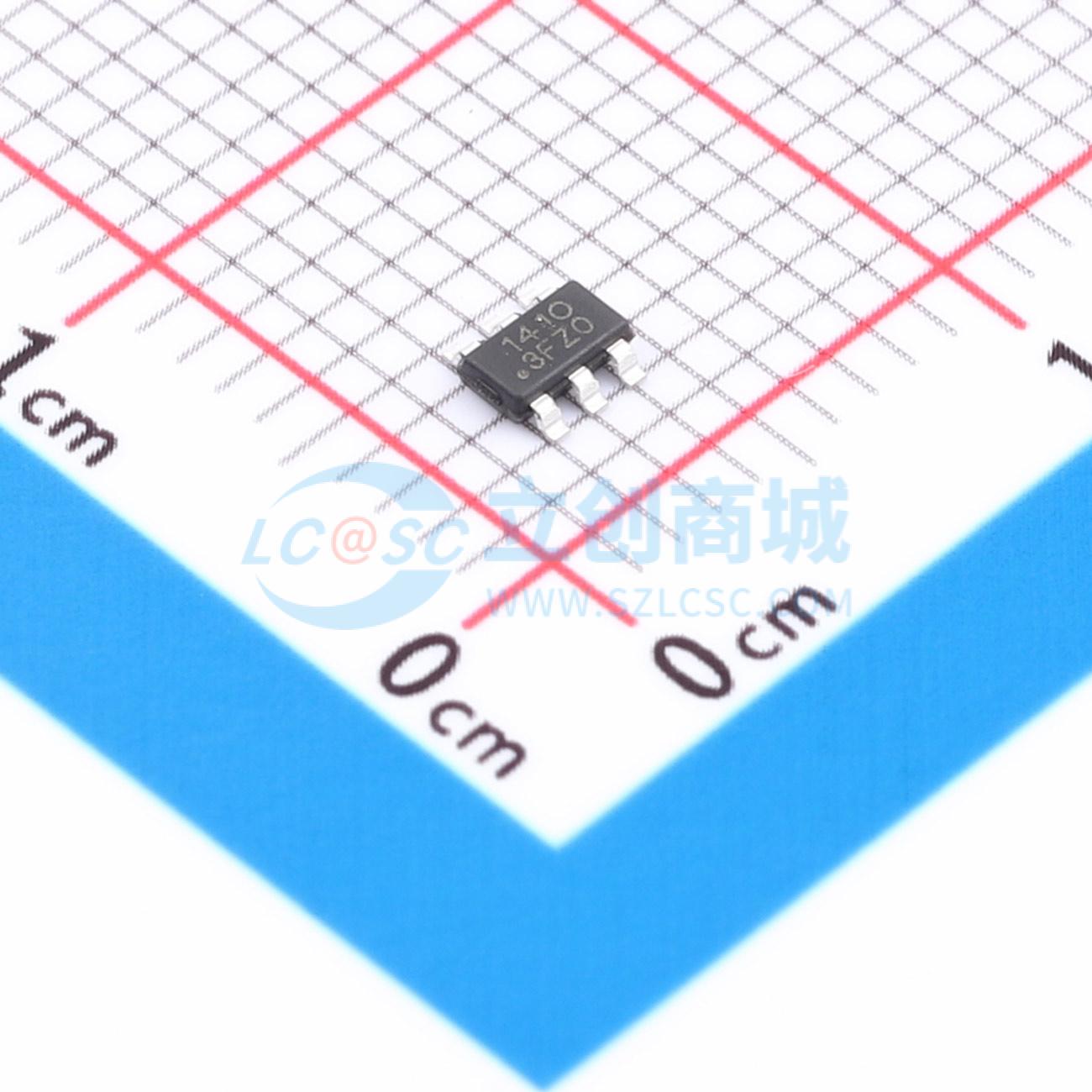

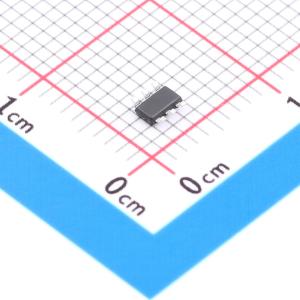

温馨提醒：图片仅供参考，商品以实物为准
LV2842YLVDDCR-JSM
降压型 1A 4.6V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- LV2842YLVDDCR-JSM
- 商品编号
- C50376710
- 商品封装
- TSOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.6V~40V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 80uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护 |
商品概述
LV2842YLVDDCR 是一款 40V、1A 降压转换器，集成了 400 mΩ 上管 MOSFET 和 200 mΩ 下管 MOSFET。该器件具有 4.6V 至 40V 的宽输入电压范围，适用于来自未稳压电源的各种应用。该器件采用峰值电流模式控制，具有固定的开关频率。在睡眠模式下，其静态电流为 80uA，关断电流为 1uA，使其适用于电池供电系统。该器件集成了多种保护功能，例如逐周期电流限制、热关断、短路和过压保护。它采用经济高效的 TSOT23-6L 封装。
商品特性
- 宽输入电压范围：4.6V 至 40V
- 高达 1A 的连续输出电流
- 0.81V ± 2.5% 的反馈参考电压
- 集成 400mΩ 上管和 200mΩ 下管功率 MOSFET
- 固定频率 1MHz
- 轻载时的脉冲跳跃模式
- 睡眠模式下 80uA 静态电流
- 80ns 最小导通时间
- 1ms 内部软启动时间
- 过流保护与打嗝模式
应用领域
- 工业 24V 分布式电源总线
- 电表
- 电梯、可编程逻辑控制器、伺服系统
- 自动控制
