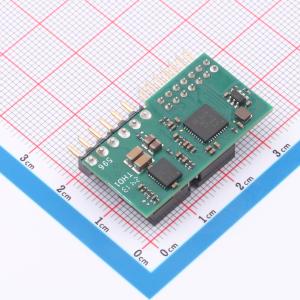

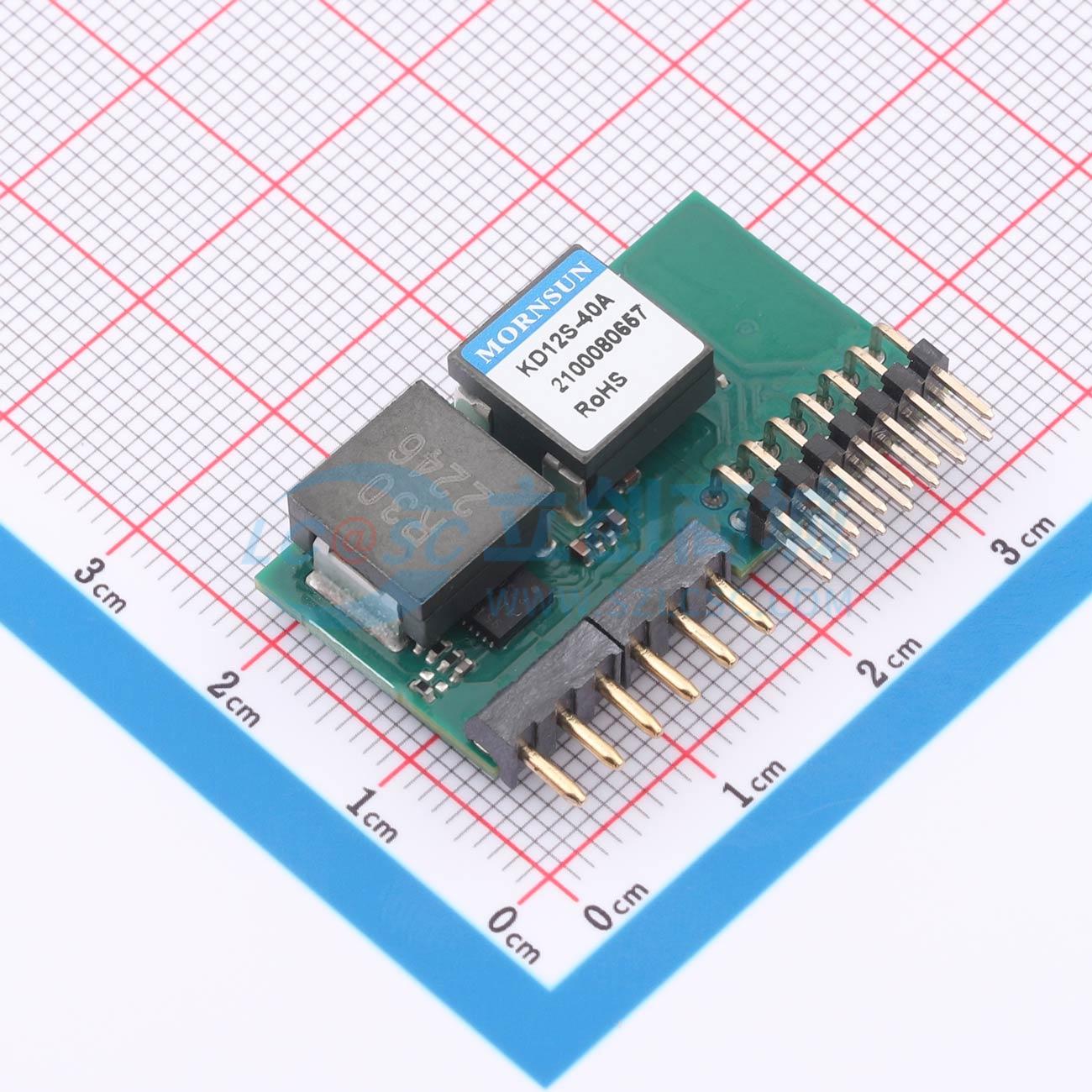

KD12S-40A
非隔离稳压单路输出POL数字模块电源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- KD12S-40A
- 商品编号
- C50376937
- 商品封装
- SIP,33x18.1mm
- 包装方式
- 托盘
- 商品毛重
- 11.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4.5V~14V | |
| 转换效率 | 87.5% | |
| 输出电压(Vout) | 600mV~3.3V | |
| 输出电压精度 | - | |
| 输出电流(最大值) | 40A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 220mA | |
| 纹波噪声 | 12mVp-p | |
| 开关频率 | 540kHz | |
| 最大容性负载 | 10000uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 33mm | |
| 宽度 | 22.1mm | |
| 高度 | 9.05mm | |
| 功能特性 | 动态电压调节；外部时钟同步；欠压保护；可编程软启动；远端采样补偿；过压保护；短路保护；过流保护；自动故障恢复；过热保护 |
商品特性
- 宽输入电压范围：4.5-14VDC，包含5V和12V通用输入
- 输出电压可调范围：0.6-3.3VDC
- 输出电流：40A
- 高精度产品输出电压偏差：3mV
- 输出纹波低至：6 mVp-p（条件：0.6V输出，100%负载电流）
- 支持PMBus数字通信协议
- 工作温度范围：-40℃至+85℃
- 效率高达96.7%（条件：5V输入，3.3V输出，50%负载电流，损耗仅4.5W）
- 具备远程控制、PGOOD、远端补偿、时钟同步功能
- 具备输入欠压、输出过压/欠压保护功能
- 具备输出过流、短路、过温保护功能
- 可通过PMBus进行配置和监控
