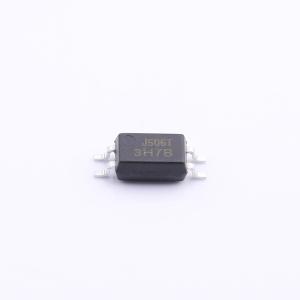

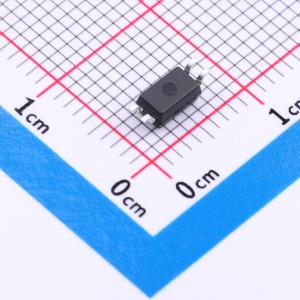

KTP3H7-B-TA-AW
DC 3.75kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- KTP3H7-B-TA-AW光耦合器由一个红外发射二极管和光电晶体管构成光电耦合器，应用于DC-DC转换器、可编程序控制器和电信设备等。
- 品牌名称
- KTP(科泰普)
- 商品型号
- KTP3H7-B-TA-AW
- 商品编号
- C50377104
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.11815克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@10mA,1mA | |
| 上升时间(tr) | 5us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
KTP3H7系列光耦合器由红外发射二极管和光电晶体管组成，采用绿色化合物封装，集成在一个4引脚小型表面贴装封装中。
商品特性
- 在IF = 5mA、VCE = 5V条件下，电流传输比为50~600%
- 在IF = 10mA、VCE = 5V条件下，电流传输比为40~320%
- 输入与输出之间具有高隔离电压（3750 Vrms）
- 采用外形高度为2.0mm的紧凑型4引脚SSOP封装
- 符合无卤素标准（溴<900ppm，氯<900ppm，溴+氯<1500ppm）
应用领域
- DC-DC转换器
- 可编程控制器
- 电信设备
- 不同电位和阻抗电路之间的信号传输
