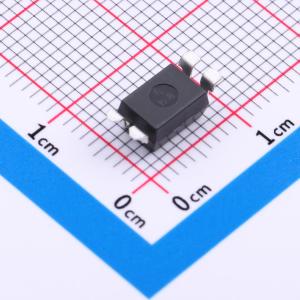

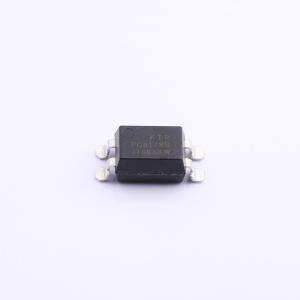

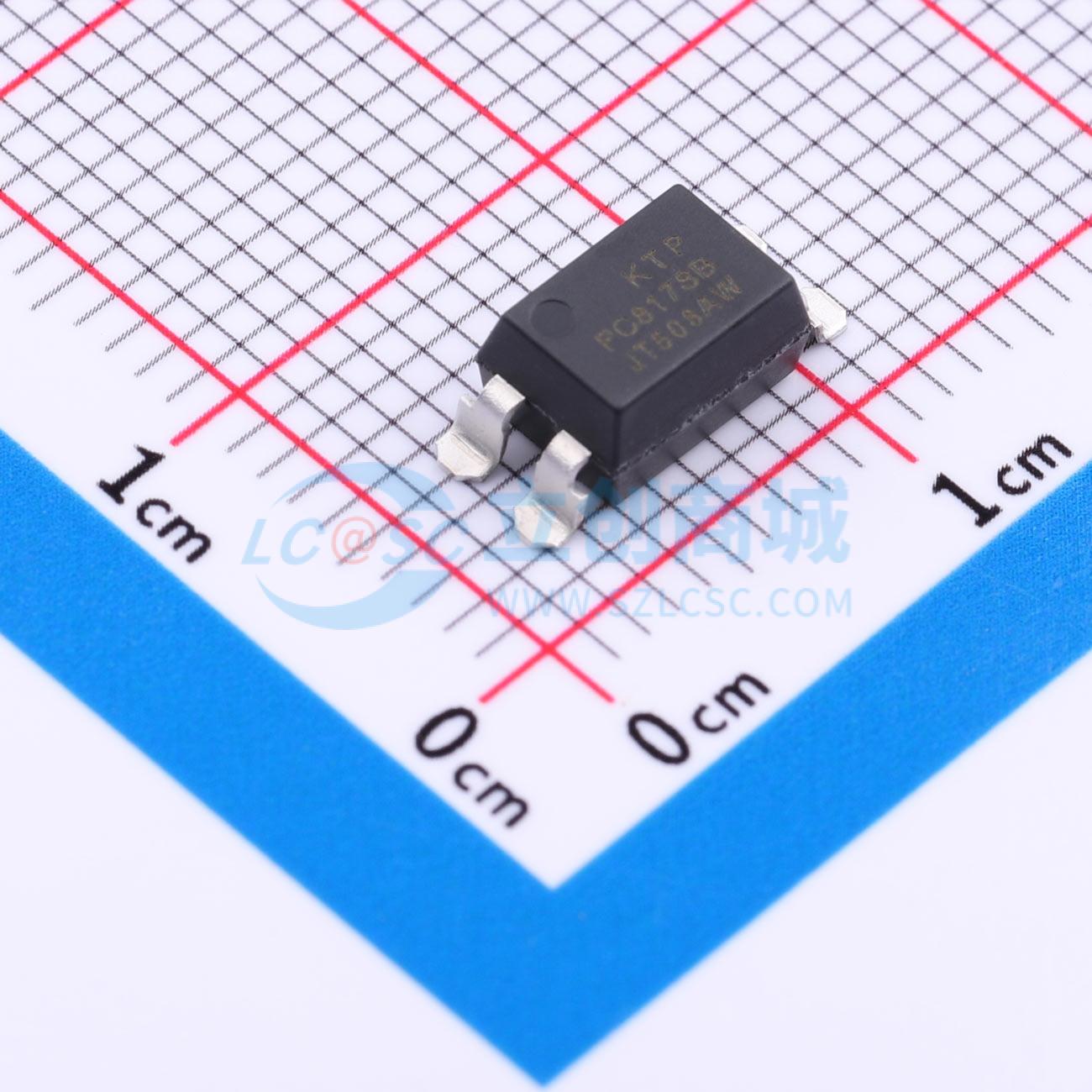

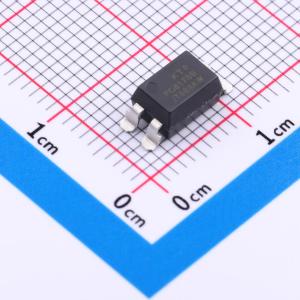

PC817S1-B-TU-F-AW(KTP)
DC 5kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PC817S1-B-TU-F-AW（KTP）由光耦合器由一块砷化镓发射器和一块NPN晶体管组成。应用在电流表、计算机、开关电源和家用电器等。
- 品牌名称
- KTP(科泰普)
- 商品型号
- PC817S1-B-TU-F-AW(KTP)
- 商品编号
- C50380037
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.41475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
该器件由一块砷化镓发射器和一块NPN晶体管组成，采用4引脚DIP封装，并提供宽引线间距和SMD选项。
商品特性
- 电流转换率：在 IF = 5mA, VCE = 5V 条件下，CTR为 50 ~ 600%
- 输入与输出之间具有高隔离电压：Viso = 5000 V rms
- 响应时间：在 VCE = 2V, IC = 2mA, RL = 100Ω 条件下，tr典型值为4μs，tf典型值为3μs
- 工作温度最高可达 +110℃
- 采用4PIN引脚封装模式
- 无铅且符合RoHS标准
- 静电放电：人体模型8000V，机器模型2000V
应用领域
- 电流表
- 计算机
- 开关电源
- 仪器应用
- 测量仪器
- 家用电器
- 电信设备
- 复印机
- 自动化设备
