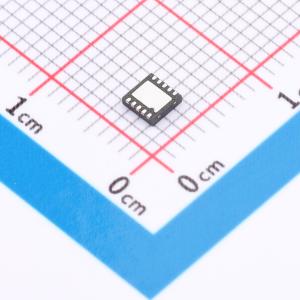

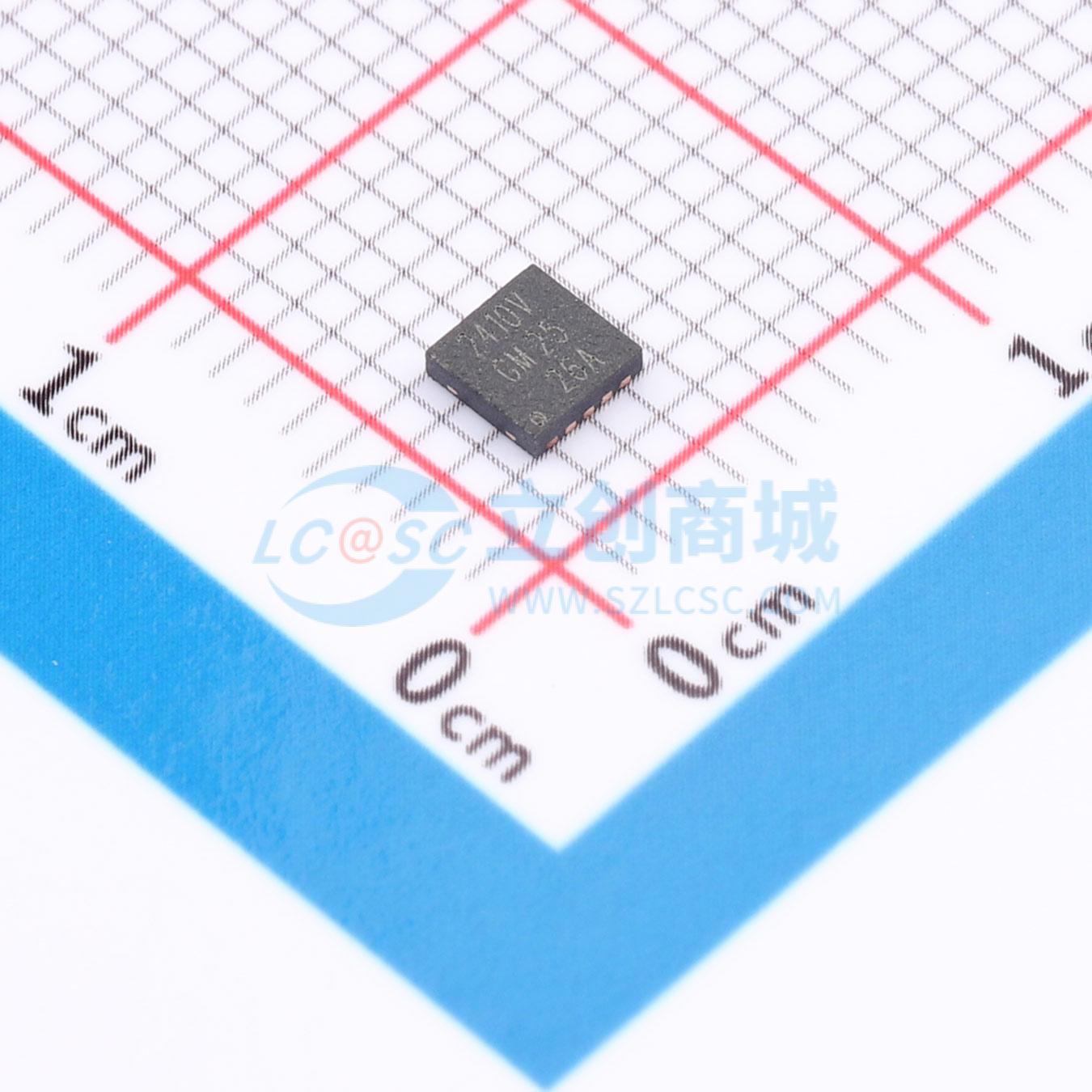

温馨提醒：图片仅供参考，商品以实物为准

GM2410V

±70V故障保护RS-485收发器，具备灵活I/O电源和IEC ESD保护

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: GM2410V是一款±70V故障保护的RS-485半双工收发器，使用1.65V至5.5V逻辑信号接口电源和3.3V至5V总线侧电源电压，通过SLR引脚可调整通讯速率为250kbps和1Mbps。
品牌名称: GATEMODE(捷茂微)
商品型号: GM2410V
商品编号: C50380883
商品封装: DFN3030-10L
包装方式: 编带
商品毛重: 1.177387克(g)

商品参数

	属性	参数值
	节点数	256
	静电保护	±16kV
	工作温度	-40℃~+125℃
	静态电流	-
	通讯模式	半双工
	功能特性	欠压锁定；热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式

商品概述

GM241xV 系列是具备 ±70V 故障保护功能的半双工和全双工 RS-422/RS-485 收发器，其逻辑侧电源电压范围为 1.65V 至 5.5V，总线侧电源电压范围为 3V 至 5.5V。这些器件具有压摆率选择功能，可根据 SLR 引脚的设置，在两个最大速度下工作。它们集成了 IEC ESD 保护，无需外部系统级保护元件。扩展的 ±25V 输入共模范围确保了在较长电缆长度或存在较大地环路电压情况下的可靠数据通信。增强的 150mV 接收器迟滞提供了高噪声抑制能力。此外，接收器失效安全特性确保当输入端开路或短路时，输出为逻辑高电平。

商品特性

符合或超越 TIA/EIA-485A 和 TIA/EIA-422B 标准要求
3V 至 5.5V 电源电压
在 5V 电源下，差分输出电压超过 2.1V，兼容 PROFIBUS
总线 I/O 保护：±70V 直流总线故障；±16kV HBM ESD；半双工器件：±15kV IEC 61000-4-2 接触和空气放电；全双工器件：±12kV IEC 61000-4-2 接触和空气放电；±4kV IEC 61000-4-4 快速瞬变脉冲群
SLR 引脚可选数据速率：250kbps 和 1Mbps
扩展的环境温度范围：-40°C ~ 125°C
扩展的工作共模范围：±25V
增强的接收器迟滞，提高抗噪能力
低功耗：关断时电源电流 < 2 μA；工作期间电流 < 1 mA
无毛刺的上电/掉电，支持热插拔能力
总线开路、短路和空闲时的失效安全
热关断保护
在 -7V 至 12V 共模范围内支持 1/8 单位负载（最多 256 个总线节点）
采用小型 DFN 和 SOP 封装，节省电路板空间

应用领域

电机驱动
工厂自动化与控制
暖通空调系统
楼宇自动化
电网基础设施
电表
过程分析
视频监控

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	1Mbps
