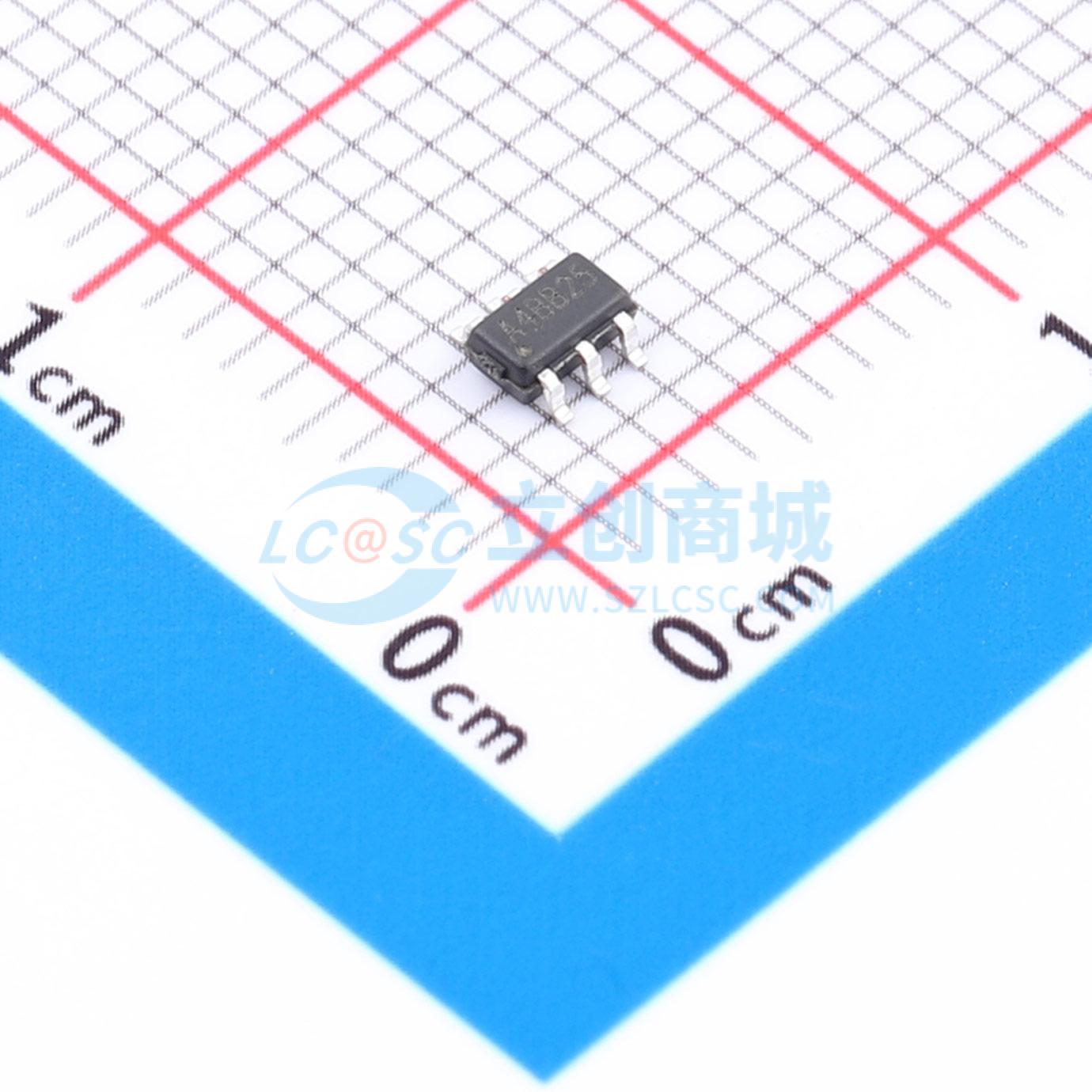

温馨提醒：图片仅供参考，商品以实物为准

HM8642YA

降压型 1.5A 4.75V~40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 40V输入，1.5A输出电流，1.2MHz开关频率,VREF=0.765V的同步降压DC-DC芯片；具有内部软启动、热保护、过压和短路保护等功能，轻载下高效PFM模式。
品牌名称: GATEMODE(捷茂微)
商品型号: HM8642YA
商品编号: C50380885
商品封装: SOT23-6
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护；打嗝限流

商品概述

HM8642YA是一款高频、同步整流降压型开关稳压器，集成了功率MOSFET。它在宽输入电压范围内提供紧凑的解决方案，可实现1.5A连续输出电流，并具备优异的负载与线性调整率。该器件采用同步模式工作，可在整个输出负载范围内实现更高效率。电流模式控制提供了快速的瞬态响应并简化了环路稳定性设计。保护特性包括过流保护和热关断。HM8642YA仅需极少量的标准外部元件，并提供SOT23-6封装。

商品特性

4.75V至40V输入电压
输出电压可调，范围0.8V至24V
输出电流高达1.5A
集成170mΩ/135mΩ功率MOSFET开关
典型关断电流6μA
效率高达93%
固定频率1.2MHz
轻载时进入PFM模式
内部软启动
过流保护与打嗝模式
过温保护

应用领域

分布式电源系统
汽车系统
高压电源转换
工业电源系统
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.75V~40V
	输出电压	800mV~24V
	输出电流	1.5A
	开关频率	1.2MHz
	工作温度	-40℃~+125℃
