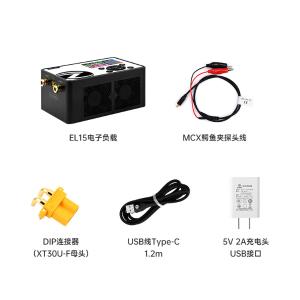

正点原子 EL15直流电子负载仪(标配+5V2A充电头 USB接口)
- 工业品
价格：￥318.36价格含税（税率13%）
- 品牌名称
- ALIENTEK(正点原子)
- 商品型号
- EL15+5V2A-USB
- 商品编号
- C50345919
- 商品毛重
1克(g)
规格
广东仓2
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交9单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
测量模式丰富：具备多种测量模式，基本测量可实现恒压（CV）、恒流（CC）、恒阻（CR）、恒功率（CP）测试；电池测量支持容量（CAP）、直流内阻（DCR）测试，可评估电池容量与健康状态；电源测量包含动态测试（DT，模拟负载变化评估电源响应速度、效率等）、自动测试（AUTO，一键测量电源额定功率、电压等参数）；高级测量支持列表测试（LIST，10组电流+时间参数实现复杂条件测试）、扫描测试（SCAN，测试设备动态响应性能），满足多场景测试需求。
2
硬件性能优异：采用24位高性能ADC，电压读数分辨率1mV、精度0.05%+0.1%FS，电流回读分辨率0.1mA、精度0.025%+0.025%FS，测量精度高；配备1.9寸IPS LCD屏（320*170分辨率），显示细腻、内容丰富（主界面、设置界面、测量界面、自动测量报告界面清晰呈现）；13000RPM低噪音双风扇+铝密齿散热器，结合智能PID控制，散热效果卓越，满载工作稳定；全铝CNC工艺机身，质感一流，体积仅传统电子负载的1/20（尺寸106mm*65mm*48mm），便携性强。
3
保护功能全面：内置过电流（OCP）、过电压（OVP）、过功率（OPP）、低电压（UVP）、过温（OTP）、反接（RPP）六重保护，全方位保障设备与被测对象的安全，避免异常工况损坏。
4
参数与接口：电压范围0.1~60V，电流范围0~12A，最大功率150W；输入接口为4mm镀金香蕉座（正负极）+XT30远端补偿入口，供电接口为Type - C（5V 2A）；支持本地（快速测量）和远端（高精度测量）两种测量方式，切换需在系统设置中操作。
5
精度与分辨率：电压分辨率1mV，电流分辨率1mA，结合高精准ADC，满足精密测量需求；净重约300g，尺寸小巧，适用于桌面空间有限的场景。
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
电源测试：电源性能评估（如动态测试DT模拟负载变化，评估电源响应速度、效率、可靠性）、电源老化测试，通过自动测试AUTO一键获取电源额定功率、电压、电流（Max）、负载调整率等参数，适用于电源研发、质检环节。
2
充电器测试：充电器性能验证（如输出稳定性、功率能力）、老化测试，检测充电器在不同负载下的输出特性，保障产品质量。
3
电池测试：电池容量测量（CAP，通过恒流放电视放电时间与电流计算容量，评估电池实际容量）、电池直流内阻测试（DCR，评估电池功率特性、健康状态），适用于充电宝、锂电池、铅酸电池等各类电池的检测与质检。
4
生产与实验室：电子生产线批量检测（列表测试LIST可实现多条件自动化检测，提升生产效率）、实验室高精度测试（远端测量+24位ADC，满足精密电源、高端电池的研发测试需求），支持研发、质检、生产等多环节。
5

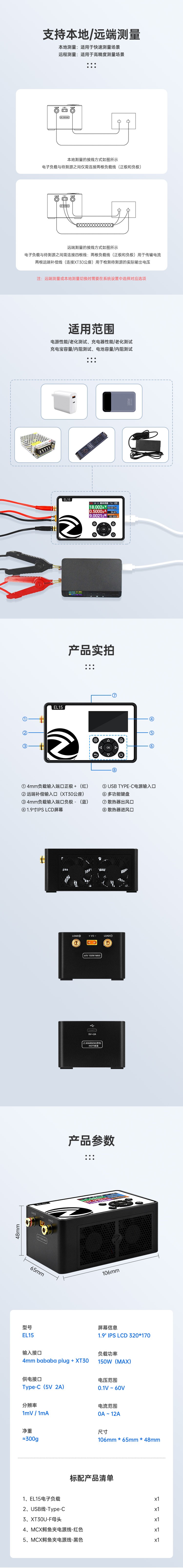

快速与高精度场景：本地测量（仅需两根负载线）适用于快速验证类场景（如现场快速排查电源/电池问题）；远端测量（需四根线，含远端补偿线）适用于对精度要求高的测试（如精密电源级电池的检测）。
注意事项 PRECAUTIONS
1
接线与模式切换：使用前确认负载输入接线（4mm香蕉座正负极）正确，远端测量需连接两根负载线（传电流）+两根远端补偿线（测实际电压），本地/远端测量模式切换需在系统设置中选择对应选项，避免接线错误导致测量偏差或设备损坏。
2
负载参数限制：操作时输入电压≤60V，电流≤12A，功率≤150W，避免过载触发保护（如过流、过压保护）或损坏设备，设置参数前需确认被测对象的输出范围。
3
散热与环境：设备工作时保持散热口（进风口、出风口）通畅，避免杂物堵塞影响散热；工作环境温度建议在设备允许范围内（参考说明书），若触发过温保护（OTP），需断电降温后再使用，避免高温环境下长时间工作。
4
供电要求：使用5V 2A的Type - C电源供电，确保供电稳定，避免使用非规格电源（如电压不稳、电流不足的电源）影响测量精度或损坏设备。
5
故障处理：出现保护触发（如过流、过压保护）或设备异常时，先断电检查接线、负载参数设置，确认无硬件损坏后再重启；非专业人员禁止擅自拆机，避免触电或损坏内部精密元件（如24位ADC、LCD屏等）。
