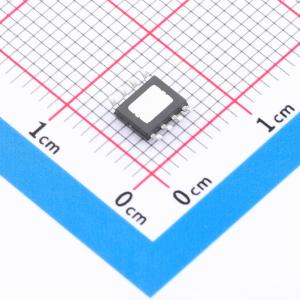

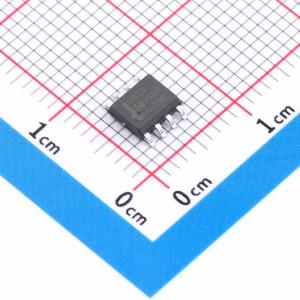

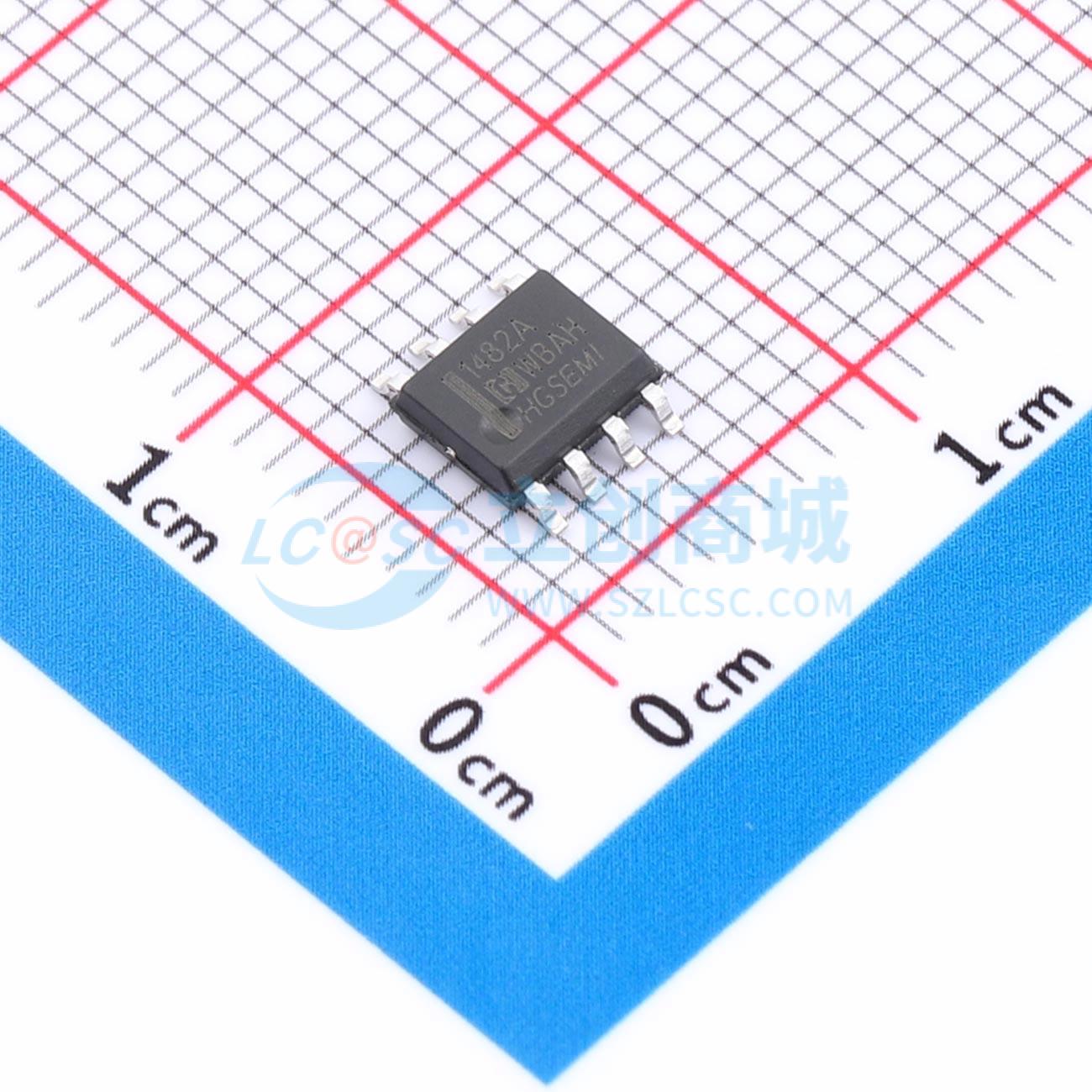

温馨提醒：图片仅供参考，商品以实物为准
MP1482AME/TR
降压型 2A 4.75V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2A,40V,500KHz, Synchronous Step-Down DC/DC Converter
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MP1482AME/TR
- 商品编号
- C50345925
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.467117克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~40V | |
| 输出电压 | 800mV~24V | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 90uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
MP1482A 是一款高频、同步整流、降压型开关模式转换器，内置功率 MOSFET。它在宽输入电源范围内提供紧凑的解决方案，可实现 2A 连续输出电流，并具备优异的负载和线路调整率。该器件采用同步模式工作，可在整个输出电流负载范围内实现更高效率。电流模式控制提供快速的瞬态响应并简化环路稳定性。保护功能包括过流保护和热关断。MP1482A 仅需最少量的标准外部元件，并提供 ESOP-8 和 SOT23-6 封装。
商品特性
- 4.75V 至 40V 输入电压
- 0.8V 至 24V 可调输出电压
- 高达 2A 的输出电流
- 集成 170mΩ/135mΩ 功率 MOSFET 开关
- 典型关断电流 5μA
- 效率高达 93%
- 500KHz 固定频率
- 轻载下采用 PFM 模式
- 内部软启动
- 过流保护及打嗝模式
- 过温保护
应用领域
- 分布式电源系统
- 条形音箱
- 工业应用
- 汽车电子
