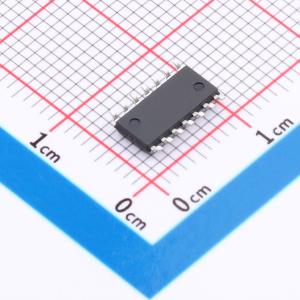

温馨提醒：图片仅供参考，商品以实物为准
LM837M/TR
双运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DUAL OPERATIONAL AMPLIFIER
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM837M/TR
- 商品编号
- C50345922
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.293克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 15MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 5V/us | |
| 输入偏置电流(Ib) | 100nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 110dB | |
| 静态电流(Iq) | 6mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | 2V~16V；-16V~-2V | |
| 功能特性 | - |
商品概述
LM837是一款四路运算放大器，专为改善音调控制而设计，非常适用于音频应用。它具有低噪声、高增益带宽、高输出电流和低失真率的特点，不仅适用于音频前置放大器和有源滤波器的声学电子部分，也适用于工业测量工具。在高输出电流下，它也适用于耳机放大器。此外，它还可应用于经过适当偏置的低压单电源型通用便携式运算放大器。
商品特性
- 工作电压：±2V ~ ±16V
- 低输入噪声电压：0.8μV rms（典型值）
- 宽增益带宽积：15MHz（典型值）
- 低失真：0.0005%（典型值）
- 压摆率：5V/μs（典型值）
- 封装外形：DIP-14、SOP-14、TSSOP-14
- 双极型技术
应用领域
- 音频前置放大器
- 有源滤波器
- 工业测量工具
- 耳机放大器
- 低压单电源通用运算放大器
