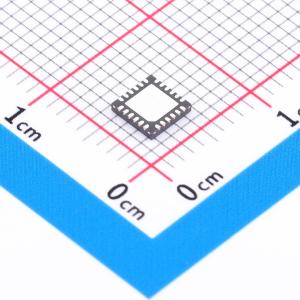

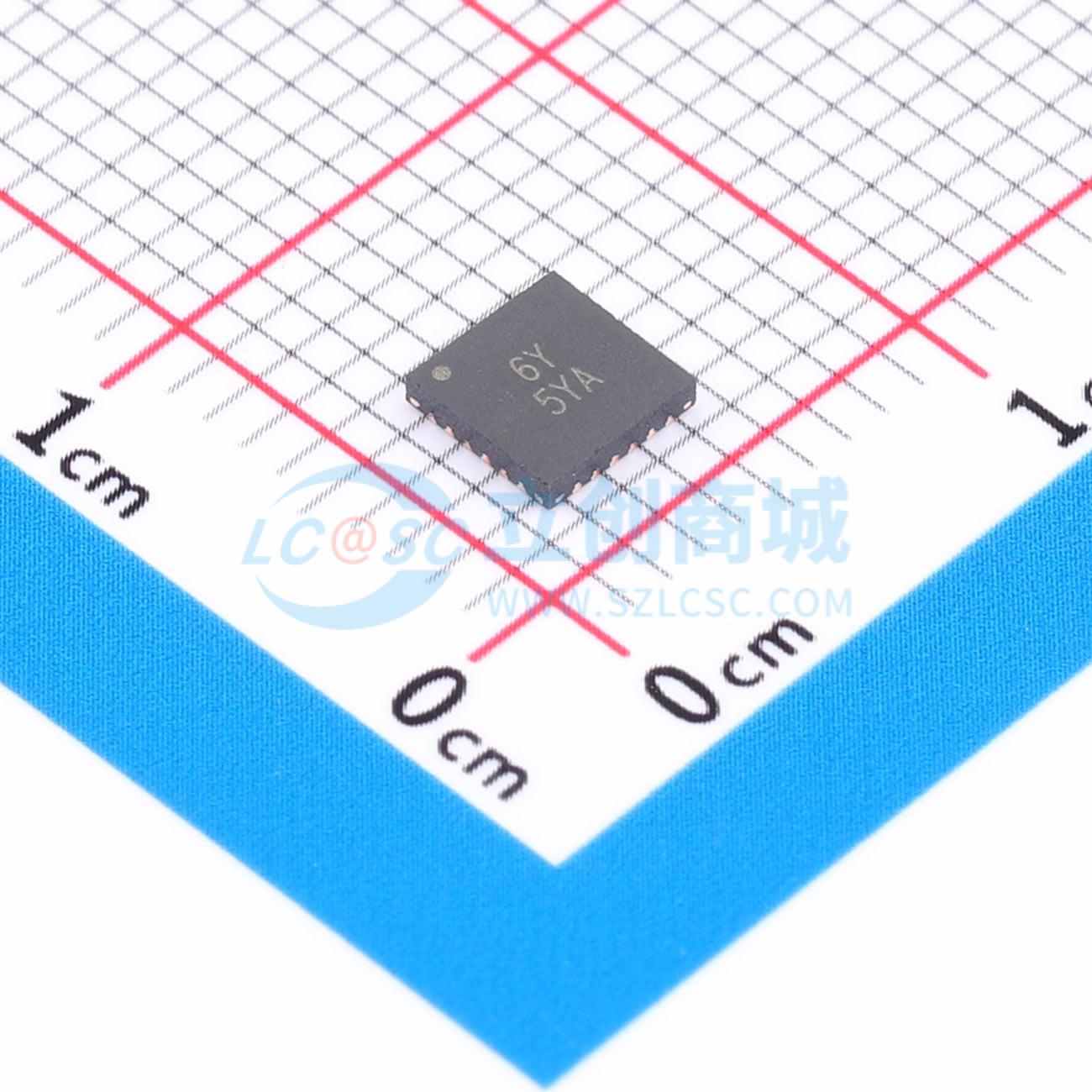

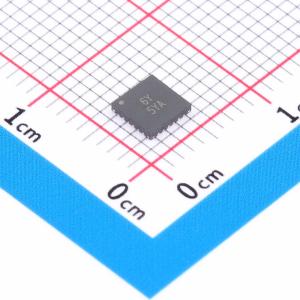

温馨提醒：图片仅供参考，商品以实物为准

AP33772SDKZ-13-FA02

高度集成的USB Type-C PD3.1 sink控制器，支持扩展功率范围和可编程电源供应

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: DIODES(美台)
商品型号: AP33772SDKZ-13-FA02
商品编号: C50341643
商品封装: W-QFN4040-24
包装方式: 编带
商品毛重: 0.094167克(g)

商品参数

	属性	参数值
	存储器接口	I2C
	工作电流	3.3mA
	通道数	1
	功能特性	端口状态监测；端口电源开关控制；过温保护；ESD保护；下游端口电源开关；PD协议支持；过流保护；唤醒功能

商品概述

AP33772S是一款高度集成的USB Type-C PD3.1受电端控制器，支持高达28V的扩展功率范围/可调电压电源以及高达21V的标准功率范围/可编程电源。该器件旨在为配备嵌入式主机微控制器单元和I²C接口引脚且采用灵活Type-C连接器的设备，提供直流电源请求与控制功能。通过I²C接口交互和中断机制，主机微控制器单元可设置合适的期望功率配置文件以及相关阈值，并将PD协商任务委托给AP33772S。主机微控制器单元还可进一步查询各种I²C寄存器的状态以供目标应用使用。基于高压工艺，AP33772S提供CC1/CC2引脚与相邻高压引脚之间高达34V的短路保护。其内置的智能固件提供全面的安全保护方案，包括过压保护、欠压保护、过流保护、过温保护以及Type-C连接器的湿气检测。此外，通过NTC电阻支持外部过温保护和热降额。同时，AP33772S提供一个LED引脚来指示不同的PD电源协商结果，以及一个FLIP引脚来显示线缆插入方向。

商品特性

通过TID：10062认证的USB PD3.1 v1.6
VCC工作电压范围：3V ~ 31V
支持高达28V的PD3.1 EPR/AVS和高达21V的SPR/PPS
支持带硬复位和自动重启的过压保护
支持带输出锁存关断的欠压保护、过流保护和过温保护
通过NTC电阻支持过温保护和热降额
通过内部结温检测支持过温保护
CC1/CC2引脚上高达34V的VBUS短路保护
用于外部微控制器单元监控、控制和参数编程的I²C命令
用于CC翻转指示和中断请求的专用引脚
支持Type-C连接器的湿气检测
用于不同协商结果的LED指示
用于输出使能N-MOS开关的驱动器
支持死电池功能
支持使用Type-A至Type-C线缆的传统Type-A充电器
完全无铅且符合RoHS标准
无卤素和无锑的“绿色”器件

应用领域

配备USB Type-C连接器的电池供电设备
配备USB Type-C连接器的直流电源输入设备
USB PD3.1测试仪

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB集线器
	类型	控制器
	工作电压	3.3V~31V
	工作温度	-40℃~+85℃
