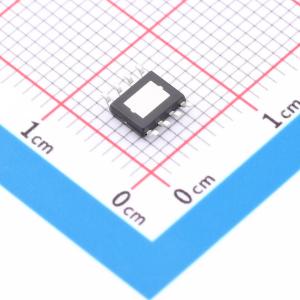

温馨提醒：图片仅供参考，商品以实物为准
LY6806-AN420
2A充电/2.4A放电移动电源SOC芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2A 充电/2.4A 放电移动电源 SOC 芯片
- 商品型号
- LY6806-AN420
- 商品编号
- C50331613
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；充电芯片 | |
| 工作电压 | 4.6V~5.5V | |
| 最大充电电流 | 2A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 2.9V | |
| 电池类型 | 锂电池 | |
| 电池节数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 90uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；恒压充电；恒流充电；充电终止；软启动；过压保护；过放保护；涓流充电；短路保护 |
商品概述
该芯片集成锂电池充电管理、升压转换器、电池电量管理和保护功能。采用同步开关充电技术，充电电流达2A，同步升压转换器支持最大2.4A输出。内置电源路径管理，支持边充边放功能，支持2灯、4灯电量指示和手电筒功能。完整的功能集成使得外部应用元件极少，可显著减小方案尺寸并降低物料清单成本。
商品特性
- 同步开关充电，2A充电电流
- 同步开关放电，最大2.4A放电电流
- 支持NTC
- 支持苹果与安卓手机充电识别DCP
- 内置电源路径管理，支持边充边放
- 充电效率高达91%
- 升压效率高达93%
- 输入自适应功能，自动调节充电电流
- 支持2/4颗LED电量指示
- 自动待机、自动负载检测
- 内置手电筒照明驱动
- 升压输出过流、过压、短路、过温保护
- 封装：ESOP8/ESSOP10
应用领域
- 移动电源
- 手机备用电源
- 锂电池充电/放电应用
