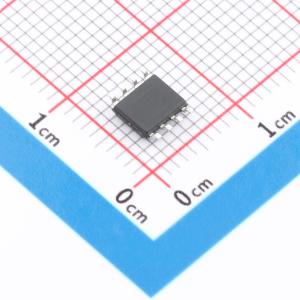

PB6113
移动电源SOC芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 0.72A充电0.9A升压2灯指示移动电源SOC
- 商品型号
- PB6113
- 商品编号
- C50331616
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.149573克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 720mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+125℃ | |
| 电池温度检测 | - | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 7uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；恒压充电；恒流充电；自动再充电；充电终止；软启动；过压保护；过放保护；涓流充电；短路保护 |
商品概述
PB6113 是一款集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能的移动电源 SOC 芯片。它支持负载接入自动识别和轻载自动关机，自动关机后芯片待机电流为 7uA。其充电电流为 0.72A，放电输出为 5V/0.9A。该芯片内置电源路径管理，支持边充边放功能，并集成了过流和短路保护。
商品特性
- 超低待机电流仅 7uA
- 支持边充边放
- 负载接入自动识别、轻载自动关机
- 支持 1 个或 2 个指示灯电量指示
- 充电电流 0.72A
- 放电输出 5V/0.9A
- 预设电池充满电压 4.2V
- 智能温度控制
- 输出过压、短路、过流保护
- SOP8 封装
应用领域
- 移动电源
- 锂电池充放电应用
