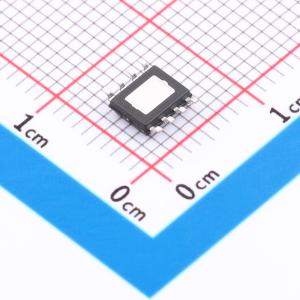

LY4566-420
2A同步开关降压单节锂电池充电芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2A 同步开关降压单节锂电池充电芯片
- 商品型号
- LY4566-420
- 商品编号
- C50331615
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.6V~5.5V | |
| 最大充电电流 | 2A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | - | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；可编程充电电流；反向电流阻断；过压保护；欠压锁定；涓流充电 |
商品概述
LY4566是一款开关同步降压单节锂电池充电管理芯片，包含涓流、恒流和恒压充电模式，充电电流固定为2A。其输入电压为5V，并支持充电电流自适应功能，可根据充电器的电流能力自动调节充电电流，防止适配器过载。该芯片支持NTC功能，仅需一颗NTC电阻即可实现，无需复杂的计算。
商品特性
- 同步开关降压充电，充电电流2A
- 支持3.6V、3.7V、4.2V、4.3V、4.35V、4.4V电池
- 固定600kHz开关频率
- 充电效率高达92%
- 支持NTC保护
- 输入自适应功能，自动调节充电电流
- 充电指示：充电时LED闪烁，充满后常亮
- 内置防倒灌功能
- 支持自动再充电
- 涓流充电阈值3V
- 封装：ESOP8
应用领域
- 单节锂电池充电
