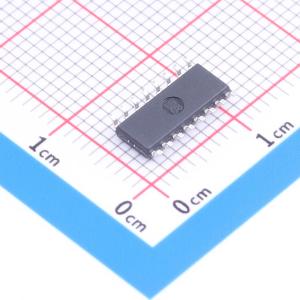

温馨提醒：图片仅供参考，商品以实物为准
CBT3257AD(TP)
CBT3257AD
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高性能的四路单刀双掷 (SPDT) 模拟开关，在 4.5V VCC 时具有 4.0Ω（典型值）的超低导通电阻。可在 2.3V 至 4.5V 的宽 VCC 范围内工作，设计用于先断后通操作。选择输入与 TTL 电平兼容。还配备智能电路，即使控制电压低于 VCC 电源电压，也能最大限度地减少 VCC 泄漏电流。此功能适用于移动手机应用，允许与基带处理器通用 IO 直接接口，同时将电池消耗降至最低。在实际应用中，无需额外设备将控制电平转换为与 VCC 相同的电平。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- CBT3257AD(TP)
- 商品编号
- C50314235
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 4.8Ω@3.0V | |
| 工作电压 | 1.5V~5.5V | |
| 导通电容(Con) | 9pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 200ns | |
| 关闭时间(toff) | 200ns | |
| 带宽 | 600MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 电平转换；无毛刺切换 |
商品概述
该器件是一款高性能四路单刀双掷模拟开关，在4.5V VCC下具有4.0Ω的典型超低导通电阻。它工作在2.3V ~ 4.5V的宽VCC范围内，并设计为先断后通操作。其选择输入兼容TTL电平。该器件还配备了智能电路，即使在控制电压低于VCC电源电压时也能最小化VCC漏电流。此特性适用于移动手机应用，允许直接与基带处理器的通用IO接口连接，同时实现最低的电池消耗。换言之，在实际应用中无需额外器件来将控制电平转换至与VCC相同。
商品特性
- 电源电压：1.5V ~ 5.5V
- 超低导通电阻：4.0Ω
- -3dB 带宽：600MHz
- 轨到轨信号范围
- 先断后通开关
- 在扩展的控制输入范围内具有低静态电流
- 标准产品为无铅且无卤素
- 封装：SOP-16
应用领域
- 其他电子设备
- 音频和视频信号路由
- LCD显示器、电视和机顶盒
- 手机
- 个人数字助理
- 数码相机
- 笔记本电脑
