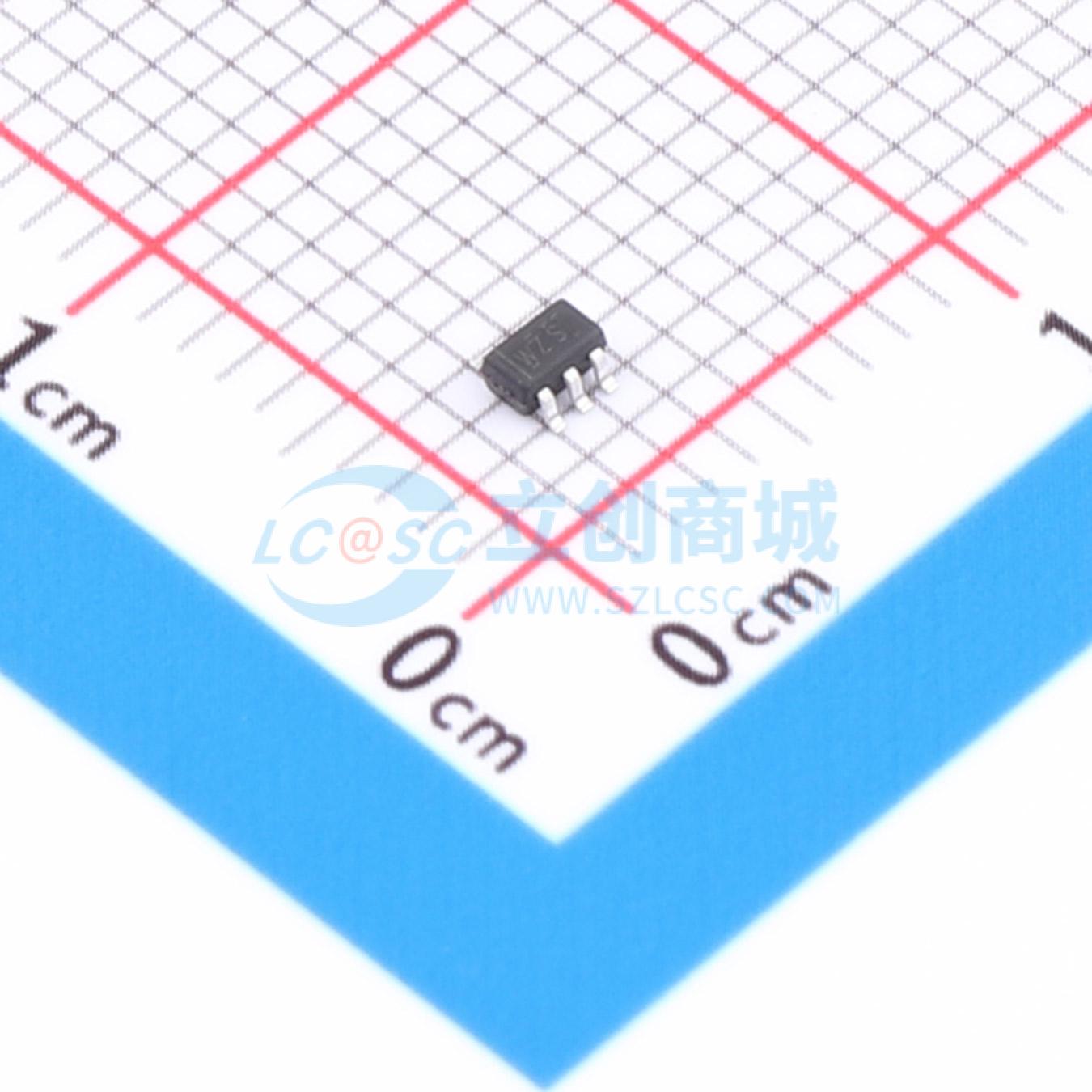

温馨提醒：图片仅供参考，商品以实物为准
74LV1T125GWH-TP
单缓冲门，带三态输出的CMOS逻辑电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款单通道、电平转换缓冲驱动器，具有三态输出。三态输出由输出使能输入 (OE) 控制。OE 为高电平时，输出呈高阻关断状态。输出电平参考电源电压，支持 1.8V、2.5V、3.3V 和 5.0V CMOS 电平。低阈值输入在 VCC = 3.3V 时支持 1.8V 输入逻辑，可用于 1.8V 至 3.3V 电平上转换。此外，5V 容限输入引脚支持下转换（VCC = 2.5V 时 3.3V 至 2.5V 输出）。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LV1T125GWH-TP
- 商品编号
- C50314220
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.030443克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | CMOS | |
| 输出信号 | CMOS | |
| 工作电压(VCCA) | 1.6V~5.5V | |
| 工作电压(VCCB) | 1.6V~5.5V | |
| 元件数 | 1 | |
| 每个电路通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 断电保护；输出使能高阻 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
74LV1T125GWH-TP是一款单通道电平转换缓冲驱动器，具备3态输出功能。该3态输出由输出使能输入（OE）控制。当OE为高电平时，输出将进入高阻态（关断状态）。输出电平参考电源电压，支持1.8V、2.5V、3.3V和5.0V CMOS电平。其低阈值输入在VCC = 3.3V时支持1.8V输入逻辑，可用于1.8V至3.3V的电平上转换。此外，其5V容限输入引脚支持电平下转换（例如，在VCC = 2.5V时实现3.3V至2.5V的输出）。
商品特性
- 工作电压范围：1.6V至5.5V
- 低功耗电流：Icc = 10μA（最大值）
- 输出驱动能力：±8mA（VCC = 5.0V时）
- 掉电保护
- ESD保护性能超过JESD 22标准：人体模型（A114-A）2000V，机器模型（A115-A）200V，充电器件模型（C101）1000V
应用领域
- AV接收机
- 音频底座
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 个人数字助理
- 电源
- 固态硬盘
- 无线耳机、键盘和鼠标
