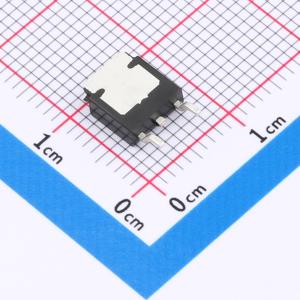

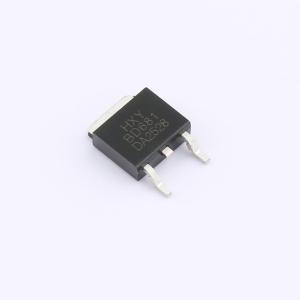

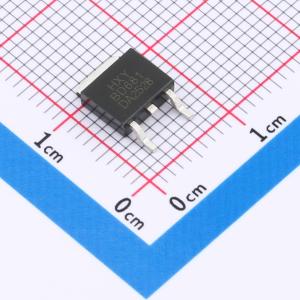

BD681
NPN塑料封装晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该达林顿管采用NPN型结构，集电极电流可达4A，集射极耐压为100V，适用于中等功率开关与放大电路。其直流电流增益（HFE）范围为2000至8000，具备较高的电流放大能力，适合需要高灵敏度驱动的场景。器件常用于电源管理模块、继电器驱动、LED照明控制及消费类电子产品中的信号放大与开关应用，具有响应速度快、驱动能力强的特点，可有效简化前置驱动电路设计。
- 商品型号
- BD681
- 商品编号
- C50269813
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.339196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 集电极电流(Ic) | 4A | |
| 集射极击穿电压(Vceo) | 100V | |
| 耗散功率(Pd) | 2W | |
| 直流电流增益(hFE) | 8000@2A,5V |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | 1uA | |
| 集射极饱和电压(VCE(sat)) | 1.8V@3A,12mA | |
| 射基极击穿电压(Vebo) | 6V | |
| 数量 | 1个NPN | |
| 配置 | 独立式 |
商品特性
- 与BD680、BD682互补
