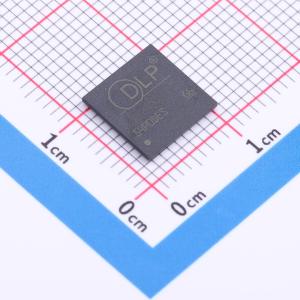

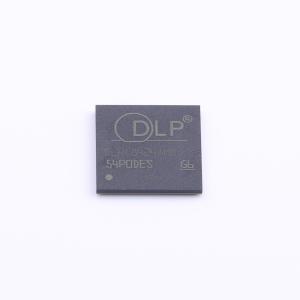

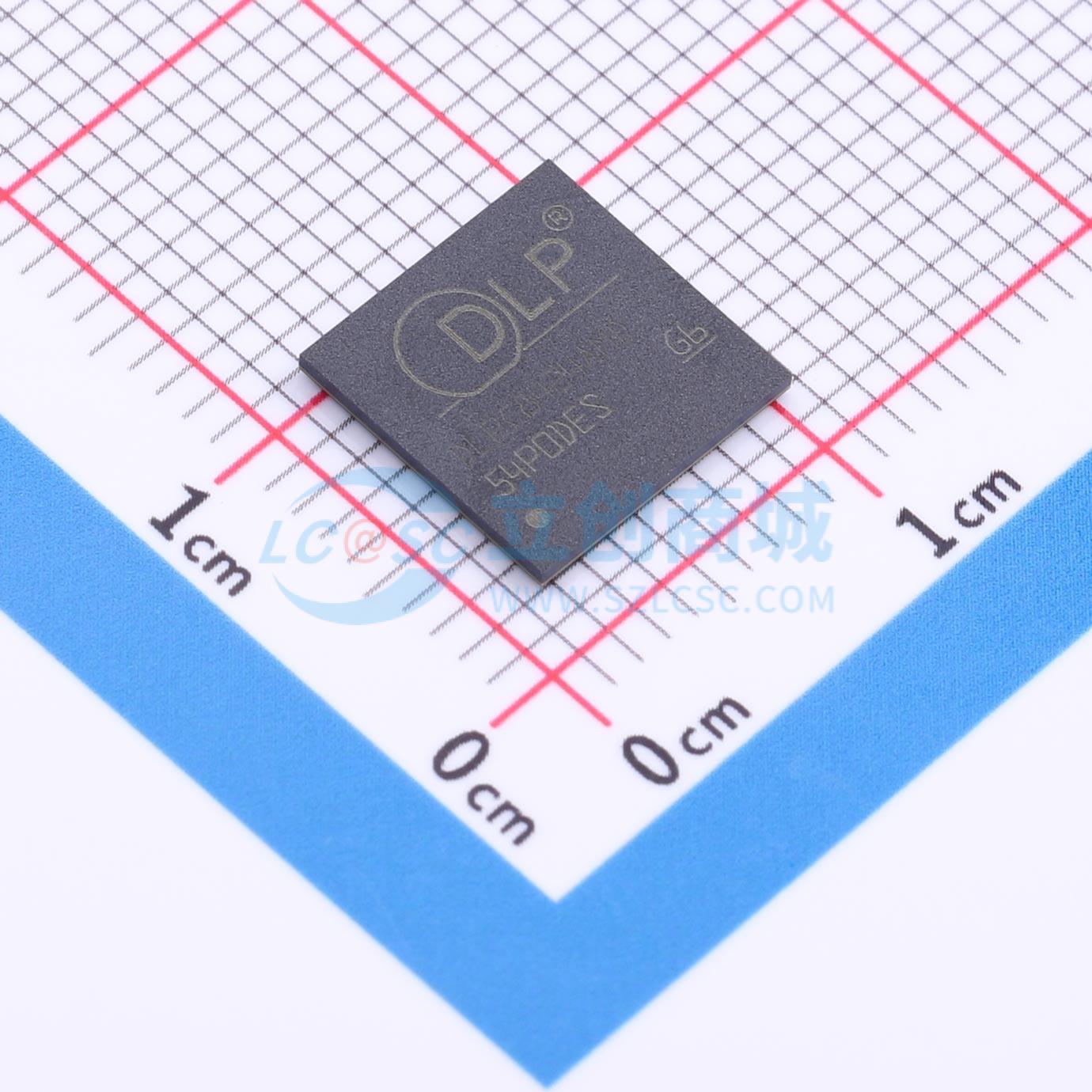

DLPC8424AMD

高分辨率显示器控制器

品牌名称: TI(德州仪器)
商品型号: DLPC8424AMD
商品编号: C50211960
商品封装: FCCSP-484(9x9)
包装方式: 托盘
商品毛重: 0.19克(g)

商品参数

	属性	参数值
	工作电压	3.02V~3.52V；760mV~840mV；1.647V~1.953V
	工作温度	-30℃~+85℃@(Ta)
	功能特性	可编程分辨率；内置锁相环

商品概述

DLPC8424、DLPC8444和DLPC8454是用于TI DLP®产品的1080p全高清数字显示控制器。DLP芯片组包含一个显示控制器、一个匹配的DMD、DLPA3085或DLPA3082电源管理IC，以及DLPA100电机驱动IC（仅适用于激光荧光粉照明系统）。该芯片组适用于需要在小尺寸下实现高分辨率和高亮度的显示系统。为保证可靠运行，DLPC8424、DLPC8444或DLPC8454显示控制器必须始终与正确的DMD以及DLPA3085或DLPA3082 PMIC配合使用。注:DLPC8454不支持DLPA3085。

商品特性

DLPC84x4控制器支持1080p DMD
DLPC8424支持DLP230NP DMD，最高支持60Hz下1080p和120Hz（3D）下540p
DLPC8444支持DLP472NP DMD，最高支持240Hz（2D）下1080p和120Hz（3D）下1080p
DLPC8454支持DLP473NE DMD，最高支持240Hz（2D）下1080p和120Hz（3D）下1080p
单个V-by-One® HS视频输入端口，支持1、2、4或8通道
最高600MHz像素时钟和60Hz下2160p
输入传输速率最高3.0Gbps每通道
两个FPD-Link视频输入端口，每个端口6通道
最高300MHz像素时钟和120Hz下1080p
支持输入格式:RGB和YCbCr；4:4:4和4:2:2
内置Arm®处理器
52个可配置GPIO
PWM发生器
捕获和延迟定时器
USB 2.0高速控制器
SPI和I²C控制器
UART和中断控制器
内置变形引擎
支持1D和2D梯形校正
内置用于视频处理的部分帧存储器
支持重叠色彩
支持可变刷新率（VRR）
滚动缓冲区可降低帧延迟
支持DynamicBlack
支持帧率倍增
支持色彩坐标调整
支持色温调整
可编程去伽马
支持读取侧时空复用
集成支持3-D显示
支持开机画面显示
串行闪存用于μP和PWM序列
支持DMD电源和复位驱动控制
支持DMD水平和垂直图像翻转
支持JTAG边界扫描测试
支持基于LED、RGB激光和激光荧光粉照明的系统

应用领域

移动智能电视
移动投影仪
数字标牌
生活方式投影仪
教育和企业投影仪（DLP473NE）

	属性	参数值
	商品目录	视频接口芯片
	类型	控制器
	数据接口	UART；SPI；I2C
	数据速率	3Gbps
