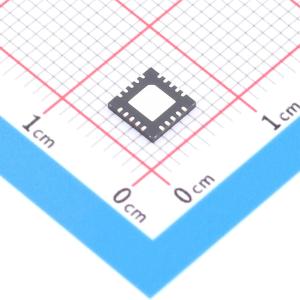

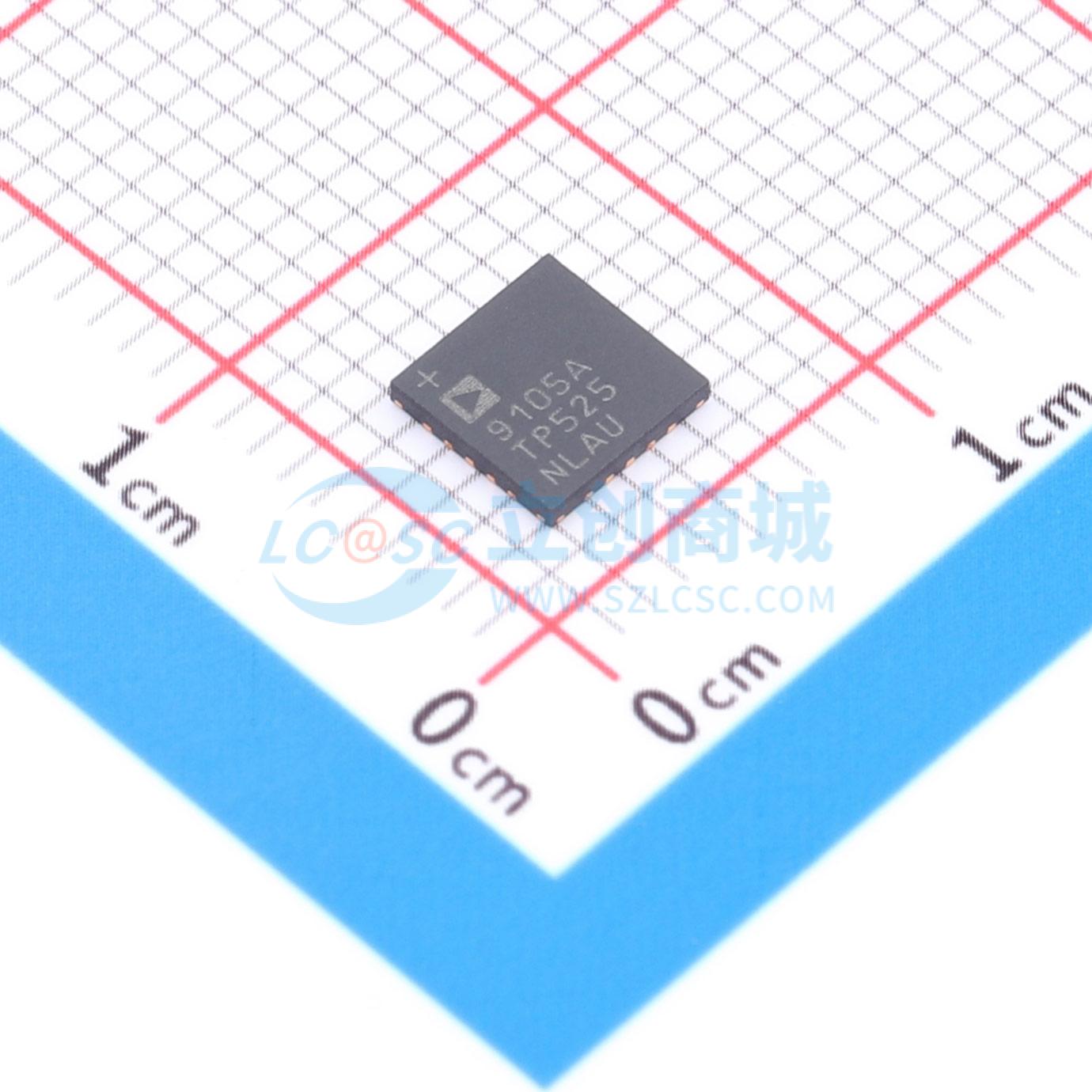

LTC9105ATP+T

LTC9105是一款符合IEEE 802.3af/at/bt（"PoE 2"）标准的以太网供电（PoE）受电设备（PD）控制器，具备输入电流、电压和功率遥测功能。LTC9105集成I²C接口，可读取遥测数据、供电设备（PSE）分配功率、辅助输入状态，还可写入功率输入优先级。LTC9105还支持可配置的下游上电禁用功能，当PSE分配功率低于PD请求功率时提供功率不足指示。

LTC9105使用外部低RDS(ON) N沟道热插拔MOSFET和50mΩ电流检测电阻，支持LT4321理想桥来提升端到端供电效率。器件还集成电源良好输出、外部签名电阻、电阻可编程分类以及引脚可配置的PD请求等级。辅助电源的存在可通过AUX引脚检测，并通过I²C接口上报。自动维持功率签名（MPS）电路可在下游电流低于内部MPS阈值时保持PD接口供电。

两个专用的Delta-Sigma ADC以100ms典型转换时间、14位分辨率连续测量PD控制器输入电压和电流。电压电流同步转换可实现高精度功率计算。

• IEEE 802.3bt标准受电设备（PD）控制器
• 400kHz I²C接口
• 连续电压、电流和功率遥测
• 专用14位Delta-Sigma电流电压ADC
• 自动维持功率签名（MPS）
• 支持最高90W的扩展功率PD
• 5事件分类检测，支持PSE分配功率回读
• 双PD或PD/AUX输入之间无缝切换
• 出色的浪涌耐受性（100V最大值）
• 宽结温范围(-40℃ to 125℃)
• 外部热插拔N沟道MOSFET，实现最低功耗和最高系统效率
• 50mΩ电流检测电阻
• 辅助输入检测，支持待机模式
• 20-Pin 5mm x 5mm QFN封装

• 带功率遥测的IEEE 802.3bt PD
• 无线接入点/微微蜂窝基站
• 网络协议（IP）安防摄像头
• 以太网供电（PoE）照明
