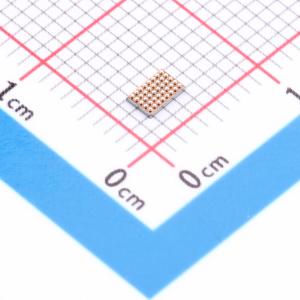

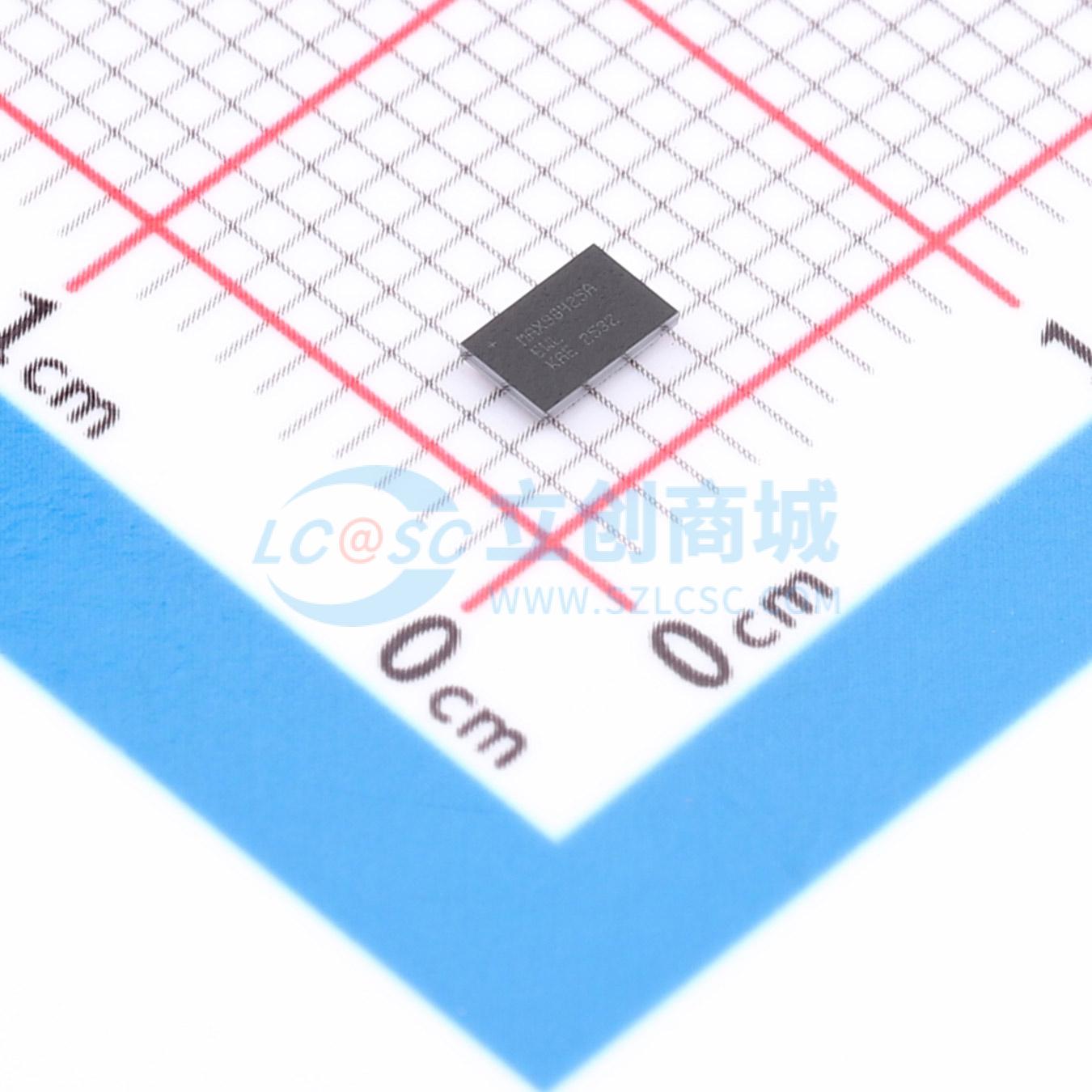

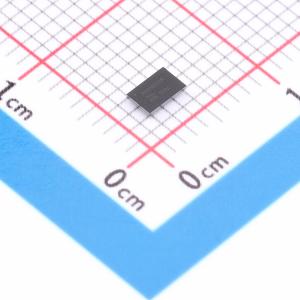

MAX98425AEWL+T

MAX98415A/MAX98425A是一款高效立体声D类扬声器放大器，具有业界领先的静态功耗，具备包络跟踪控制、欠压保护引擎（BPE）、动态净空跟踪（DHT）和RMS限幅器。MAX98415A包括精确的输出电流监测（ISENSE）和扬声器反馈电压（VFEEDBACK），可实现由主机设备运行的扬声器保护算法。两款器件均支持高达192kHz的采样率和更高的通带（对于fS Ω > 50kHz），以实现高分辨率音频和超声应用。输入有单独的旁路路径，例如超声信号，使其不会因音频处理而衰减。扩频调制（SSM）和边沿速率控制可最大限度减少电磁干扰（EMI），并消除传统D类器件所需的输出滤波。 该器件上的包络跟踪算法可监测输入音频信号，并生成PWM信号以控制外部DC - DC转换器，使放大器电源接近音频输出峰值信号，从而提高系统效率、空闲静态功耗和热效率。 对于电池供电应用，BPE可通过降低器件的电流消耗来避免系统欠压。当器件电源降至一组可编程阈值以下时，可通过衰减或限制放大器输出来实现。此外，由于突然的瞬变和电池寿命下降导致放大器电源变化时，DHT会自动优化放大器可用的净空，以保持一致的失真水平。 该器件提供用于音频数据的PCM接口和用于控制数据通信的标准I²C接口。 启用热折返功能后，当温度超过用户指定的阈值时，会自动降低输出功率。这允许即使在高环境温度下也能不间断地播放音乐。除了强大的过流保护外，还提供传统的热保护。

• 宽输入电源范围（3V ~ 22V）
• 超低静态功耗
• VPVDD = 20V时为155mW（MAX98415A）
• VPVDD = 14V时为89mW（MAX98425A）
• 超低28.5μVRMS输出噪声
• 低失真
• 2W输入8Ω、f = 1kHz时，总谐波失真加噪声（THD + N）为 - 81.1dB
• MAX98415A在总谐波失真加噪声（THD + N）为1%时的输出功率：
• 22V电源、立体声输入8Ω时为27W
• 14V电源、输入4Ω时为19W
• MAX98425A在总谐波失真加噪声（THD + N）为1%时的输出功率：
• 22V电源、立体声输入8Ω时为28W
• 14V电源、输入4Ω时为20.5W
• MAX98415A扬声器放大器效率：
• 每通道1W输入8Ω、VPVDD = 22V时为87.0%
• 每通道1W输入4Ω、VPVDD = 14V时为87.0%
• MAX98425A扬声器放大器效率：
• 每通道1W输入8Ω、VPVDD = 22V时为87.5%
• 每通道1W输入4Ω、VPVDD = 14V时为88%
• D类电磁干扰（EMI）降低，可实现无滤波操作
• 扩频调制（SSM）和开关边沿速率控制
• 集成扬声器电流和电压反馈，无需外部组件（仅MAX98415A）
• 灵活的欠压保护引擎
• I²S/16通道时分复用（TDM）和I²C数字接口
• 播放和IV路径支持高达192kHz的采样率
• 无需主时钟（MCLK）
• 动态净空跟踪（DHT）
• 包络跟踪输出，以最大化系统效率
• 广泛的咔嗒声和噗噗声抑制
• 40凸点晶圆级封装（WLP）（间距0.4mm）

• 条形音箱
• 移动扬声器和智能扬声器
• 平板电脑、笔记本电脑和台式电脑
• 智能物联网设备
