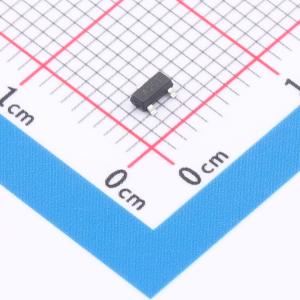

温馨提醒：图片仅供参考，商品以实物为准
AO3402
N沟道 30V 4.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低导通电阻RDS(on)，在VGS = 10V时。3.3V逻辑电平控制。N沟道SOT23封装。无铅，符合RoHS标准。应用：DC-DC转换器。电池驱动便携式设备的电源管理
- 品牌名称
- SEP(威旺)
- 商品型号
- AO3402
- 商品编号
- C50176481
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 38mΩ@10V | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 800mV | |
| 栅极电荷量(Qg) | 3.1nC@4.5V | |
| 输入电容(Ciss) | 240pF | |
| 反向传输电容(Crss) | 30pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 35pF |
商品特性
- 在 VGS = 10V 时,RDS(on) 低
- 3.3V 逻辑电平控制
- N 沟道 SOT23 封装
- 无铅,符合 RoHS 标准
应用领域
- 直流-直流转换器
- 电池供电便携式设备的电源管理
- 便携式设备的低端负载开关和充电开关
- 开关电路
- 高速线路驱动器
