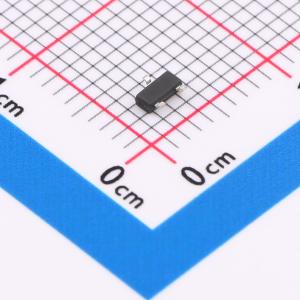

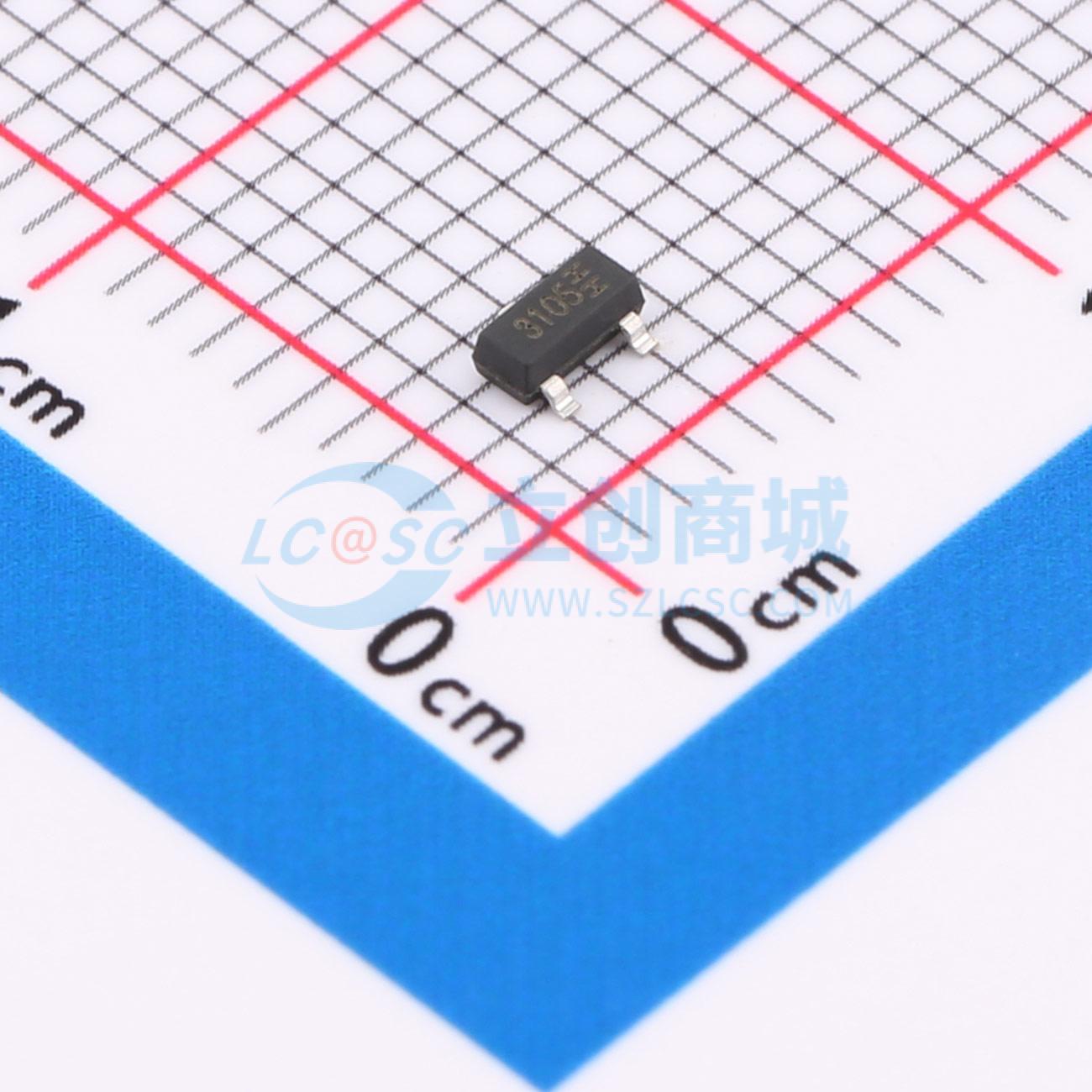

温馨提醒：图片仅供参考，商品以实物为准
SL3105-3
比例式线性霍尔效应传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL3105-3
- 商品编号
- C50087585
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性霍尔传感器 | |
| 磁场范围 | ±45mT | |
| 灵敏度 | - | |
| 灵敏度温漂 | 0.1%/℃ | |
| 线性度 | ±1.5% |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 工作电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 轨到轨输出；输出短路保护 |
商品概述
SL31XX 是一款线性霍尔效应传感器，可按比例响应磁通量密度。其内部电路包含霍尔传感器、线性放大器和推挽输出级。该器件具有高速、低噪声输出特性，能在 -40℃ ~ 125℃ 的宽温度范围内实现线性性能，适用于消费类及工业类磁场检测应用。SL31XX 灵敏度高，可准确反映微弱磁场变化。当无磁场时，模拟输出电压为 VDD/2。输出电压随施加的磁通量密度呈线性变化，提供多种灵敏度选项，并能区分南北磁极。该传感器可检测垂直于封装顶部的磁通量，并提供 SOT-23、TO-92S 和 DFN1616 等多种封装形式。
商品特性
- 比例式线性霍尔效应磁传感器
- 轨到轨模拟输出
- 低噪声输出电压
- 宽工作电压范围：3.0V ~ 5.5V
- 低功耗：4.5mA @ 3.3V VDD，5.4mA @ 5.0V VDD
- 高速 30KHz 带宽
- VDD/2 静态输出，可检测 N 极和 S 极磁场
- 多灵敏度可选
- 工作温度范围：-40℃ ~ 125℃
- 符合 RoHS 标准
应用领域
- 电流传感器
- 电机控制
- 位置检测
- 震动传感
- 液位传感
- 称重传感器
- 接近开关
- 旋转编码器
