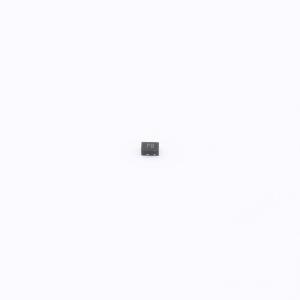

温馨提醒：图片仅供参考，商品以实物为准
ESD5471X-SL
1 线双向 ESD 保护二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 低电容双向静电放电 (ESD) 保护二极管，采用 DFN1006 (SOD882) 无引脚超小型表面贴装器件 (SMD) 塑料封装，旨在保护一条信号线免受 ESD 和其他瞬态损害。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- ESD5471X-SL
- 商品编号
- C50087595
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01083克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 6.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 52W@8/20us | |
| 击穿电压 | 7.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
采用DFN1006(SOD882)无引脚超小型表面贴装器件(SMD)塑料封装的低电容双向静电放电(ESD)保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 单线路双向ESD保护
- 电容为飞法级：Cj = 10 pF（典型值）
- 低钳位电压：在6.5 A时，VC = 7.0 V（典型值）
- 低泄漏电流：纳安级
- 符合IEC 61000-4-2标准；4级(ESD)
- 符合IEC 61000-4-5标准（浪涌）；IPPM = 6.5 A
应用领域
- 便携式电子设备
- 计算机及外设
- 音频和视频设备
- 手机及配件
- 通信系统
- 电源
