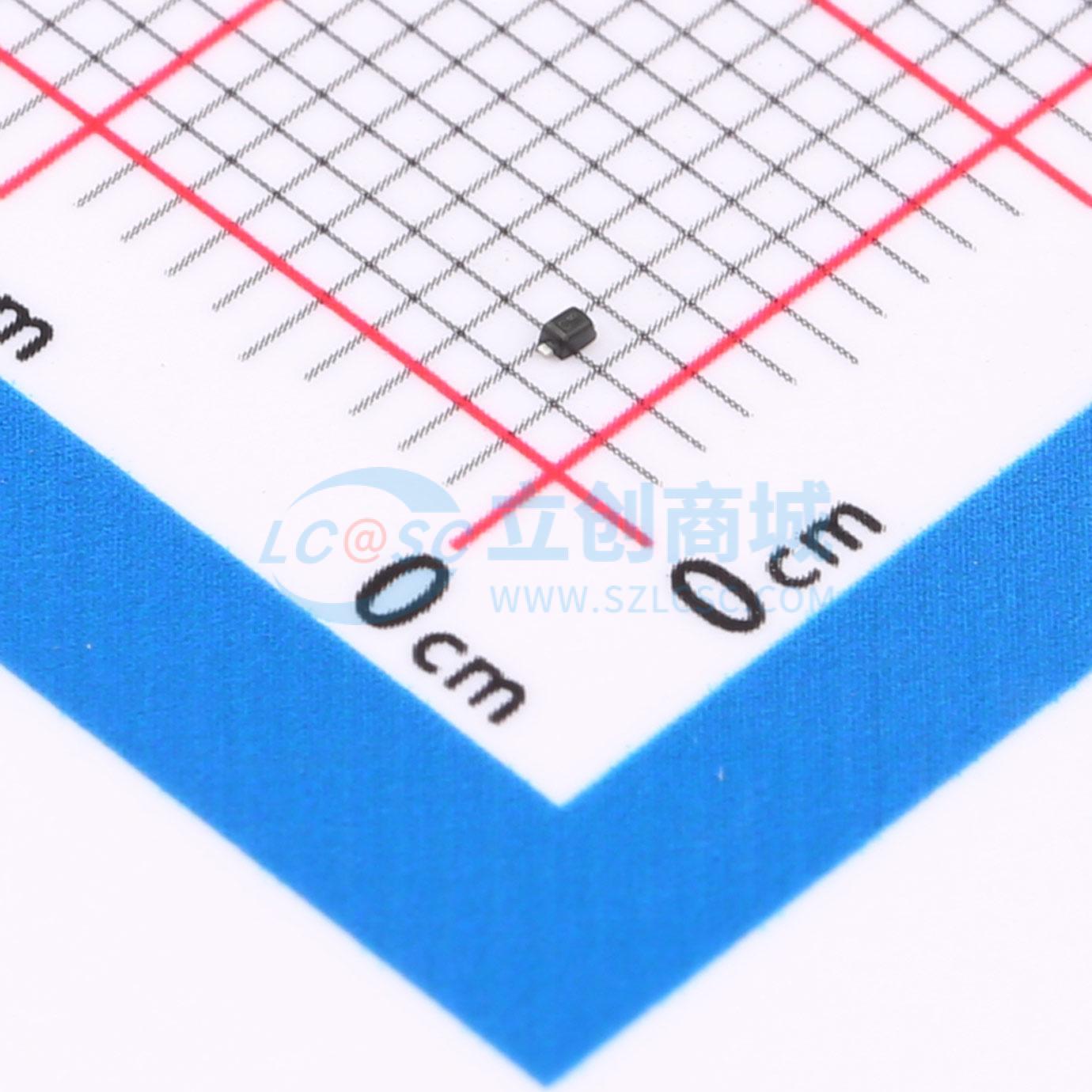

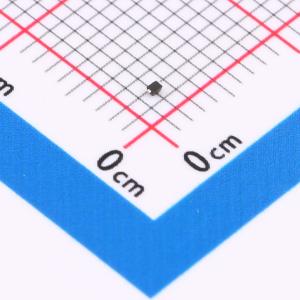

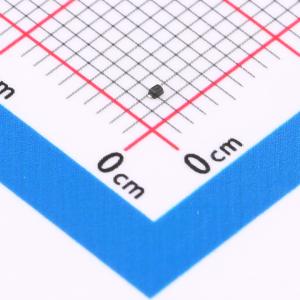

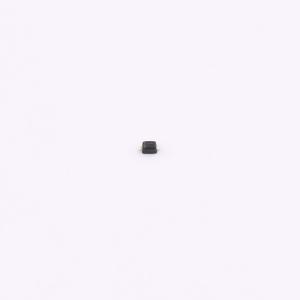

ESD9B5.0ST5G-SL
1 线双向 ESD 保护二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 旨在保护对电压敏感的组件免受ESD和瞬态电压事件的影响。具有出色的钳位能力、低泄漏和快速响应时间，适用于电路板空间有限的设计中的ESD保护。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- ESD9B5.0ST5G-SL
- 商品编号
- C50087596
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.010563克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压 | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
ESD9B5.0ST5G-SL旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件成为电路板空间有限的设计中静电放电保护的理想选择。
商品特性
- 低电容15 pF（典型值）
- 反向关断电压：最大5V
- 低泄漏电流：纳安级别
- 低钳位电压
- 响应时间通常<1 ns
- 符合IEC61000-4-2 4级静电放电保护标准
应用领域
- 手机
- 音频设备
- 便携式设备
- 数码相机
- 电源
