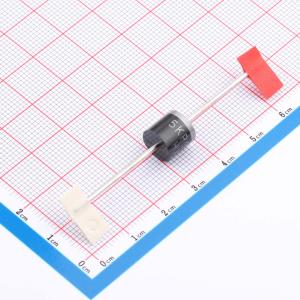

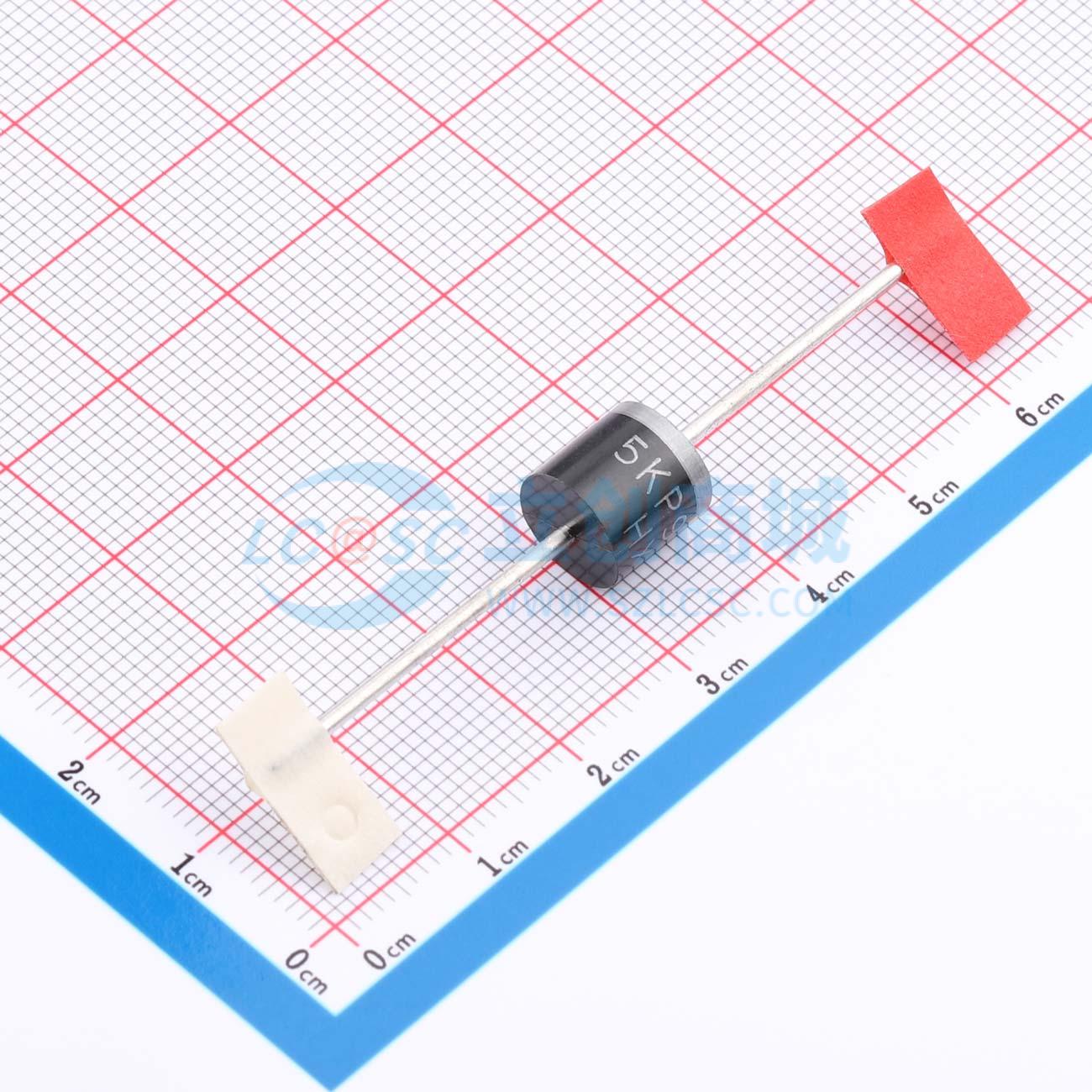

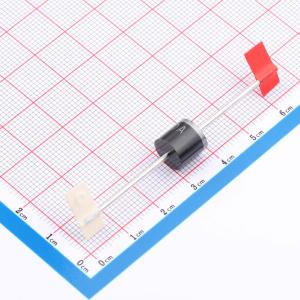

温馨提醒：图片仅供参考，商品以实物为准
5KP90A
5KW瞬态电压抑制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单向，反向截止电压：9V，钳位电压：15.4V，峰值脉冲电流：331.2A，适用于电源线、信号线防雷击、静电放电等瞬态冲击的浪涌防护器件。
- 品牌名称
- Huixin(慧芯)
- 商品型号
- 5KP90A
- 商品编号
- C49823501
- 商品封装
- R-6
- 包装方式
- 编带
- 商品毛重
- 2.956375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 90V | |
| 钳位电压 | 146V | |
| 峰值脉冲电流(Ipp) | 34.9A@10/1000us | |
| 峰值脉冲功率(Ppp) | 5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 111V | |
| 反向电流(Ir) | 2uA | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | TVS |
商品特性
- 塑料封装
- 玻璃钝化芯片结
- 在10 / 1000 μs波形下具有5000W的峰值脉冲功率能力
- 出色的钳位能力
- 重复率（占空比）：0.05%
- 低增量浪涌电阻
- 快速响应时间：从0V到最小击穿电压（Bv min）通常小于1.0ps
- 在10V以上时，典型反向电流（IR）小于2 μA
- 保证高温焊接：265°C / 10秒，引脚长度0.375"（9.5mm），拉力5lbs.（2.3kg）
