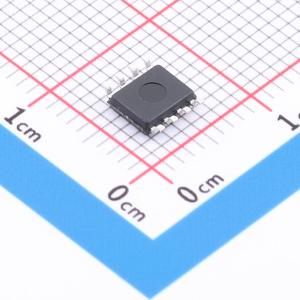

温馨提醒：图片仅供参考，商品以实物为准

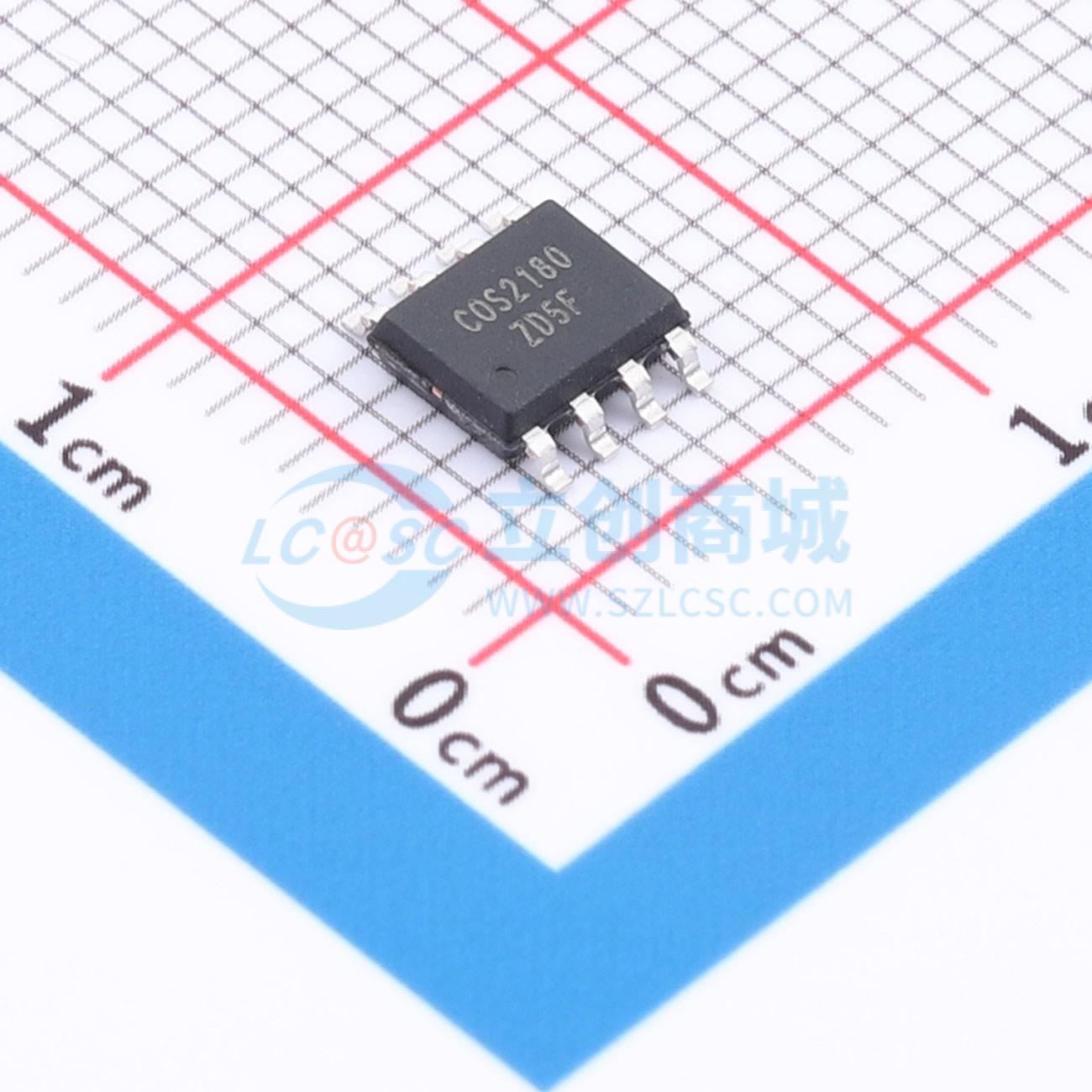

COS2180SRA
36V, 2MHz, RRIO, 零漂移精密运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 36V高精度零漂移运放，2CH，4.5V-36V，2MHz，4V/us，75uV,450uA，RRIO。商城规格书仅供参考，具体参考科山芯创官网最新资料手册
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COS2180SRA
- 商品编号
- C49823503
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 单电源电压 | 4.5V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-2.25V；2.25V~18V | |
| 输入失调电压(Vos) | 75uV | |
| 输入失调电压温漂(Vos TC) | 5nV/℃ | |
| 增益带宽积(GBW) | 2MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 4V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 130dB | |
| 输入电压噪声密度(eN) | 10nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 150pA | |
| 静态电流(Iq) | 450uA | |
| 输出电流 | 18mA | |
| 输入失调电流(Ios) | 10pA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 内置补偿；零漂移/自动稳零；反相位输入保护 |
商品概述
COS180（单路）、COS2180（双路）和COS4180（四路）是低功耗、精密运算放大器，可在单电源+4.5V至+36V或双电源±2.25V至±18V下工作。COSx180系列采用斩波稳定技术，提供极低的失调电压和接近零的温度漂移。COSx180系列单位增益稳定，典型增益带宽积为2MHz。尽管静态电流很低，但COSx180系列提供了出色的整体性能和多功能性。它们具有轨到轨输入和输出范围。输出电压摆幅可延伸至距离每个电源轨20mV以内，在提供最大输出动态范围的同时，具备出色的过载恢复能力。极低的温度失调漂移和极低的输入偏置电流，使该器件成为低失调、低功耗和高阻抗应用的理想选择。
商品特性
- 宽电源范围：单电源：4.5V ~ 36V；双电源：±2.25V ~ ±18V
- 低失调电压：75µV（最大值）
- 低输入偏置电流：150pA
- 零漂移：0.005µV/℃
- 低静态电流：450μA
- 增益带宽积：2MHz
- 压摆率：4V/µs
- 轨到轨输入和输出
- 单位增益稳定
- 无相位反转
- 扩展温度范围：-40℃ ~ +125℃
- 小型封装：COS180提供SOT23-5/SOP-8封装；COS2180提供SOP-8/MSOP-8封装；COS4180提供SOP14/TSSOP14封装
应用领域
- 传感器调理
- 温度测量
- 换能器
- 测试设备
- 医疗仪器
- 电池管理系统
