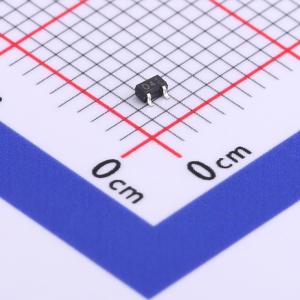

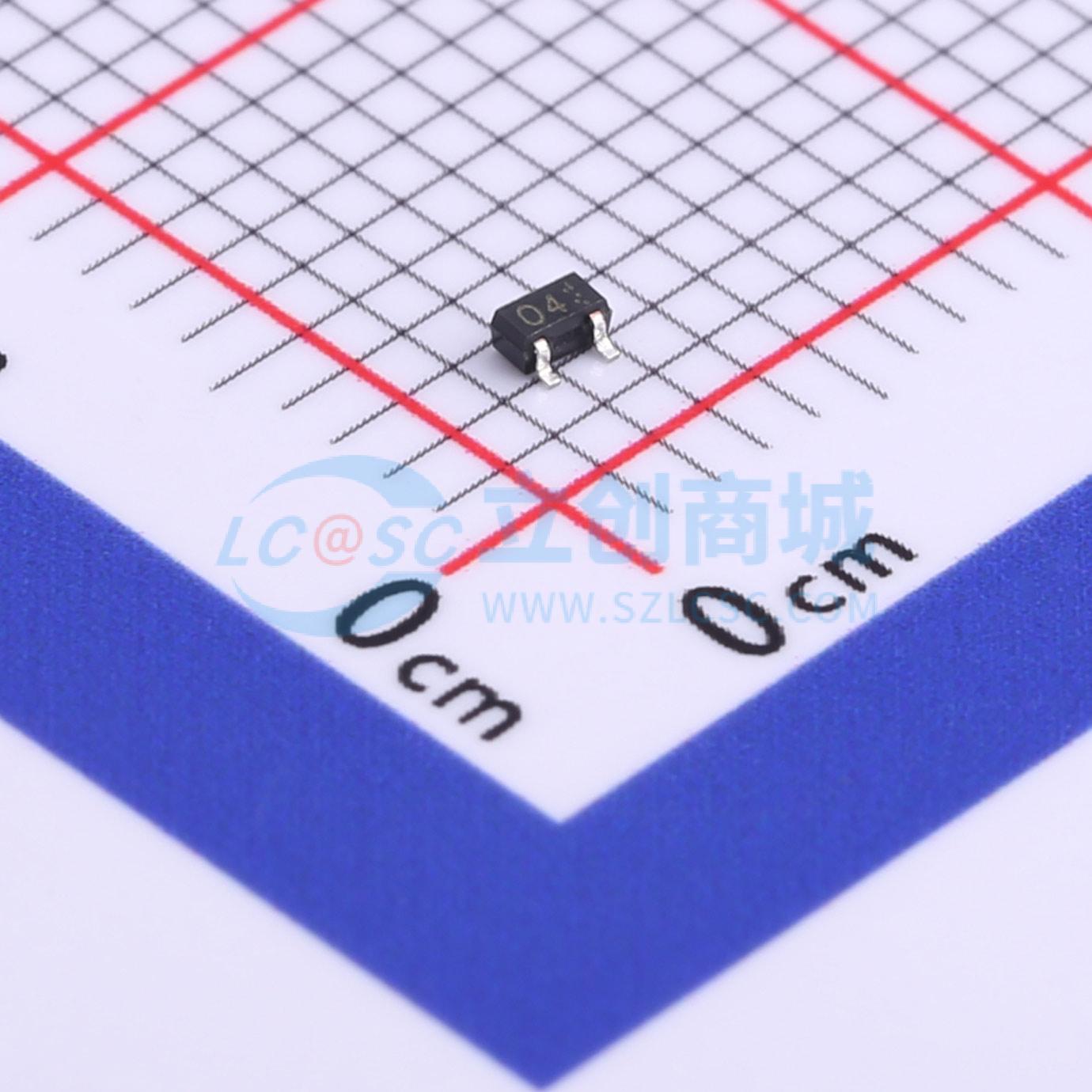

温馨提醒：图片仅供参考，商品以实物为准
DTC114TETL
NPN数字晶体管（内置偏置电阻晶体管）
- 描述
- 特性：内置偏置电阻。 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路。 仅需设置开/关条件即可操作，使电路设计更简单。 互补PNP类型。应用：反相器。 接口
- 品牌名称
- ROHM(罗姆)
- 商品型号
- DTC114TETL
- 商品编号
- C509877
- 商品封装
- SOT-416
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | - | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 150mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 100@1mA,5V |
| 属性 | 参数值 | |
|---|---|---|
| 射基极击穿电压(Vebo) | 5V | |
| 输入电阻 | 10kΩ | |
| 工作温度 | -25℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | 300mV@1mA,10mA | |
| 特征频率(fT) | 250MHz | |
| 集电极截止电流(Icbo) | 500nA |
商品特性
- 内置偏置电阻
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路
- 操作时只需设置开/关状态，使电路设计更简便
- 互补PNP类型：DTA114T系列
应用领域
- 反相器
- 接口
- 驱动器
