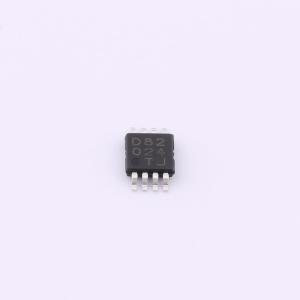

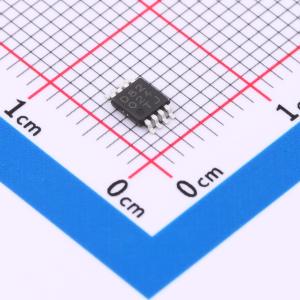

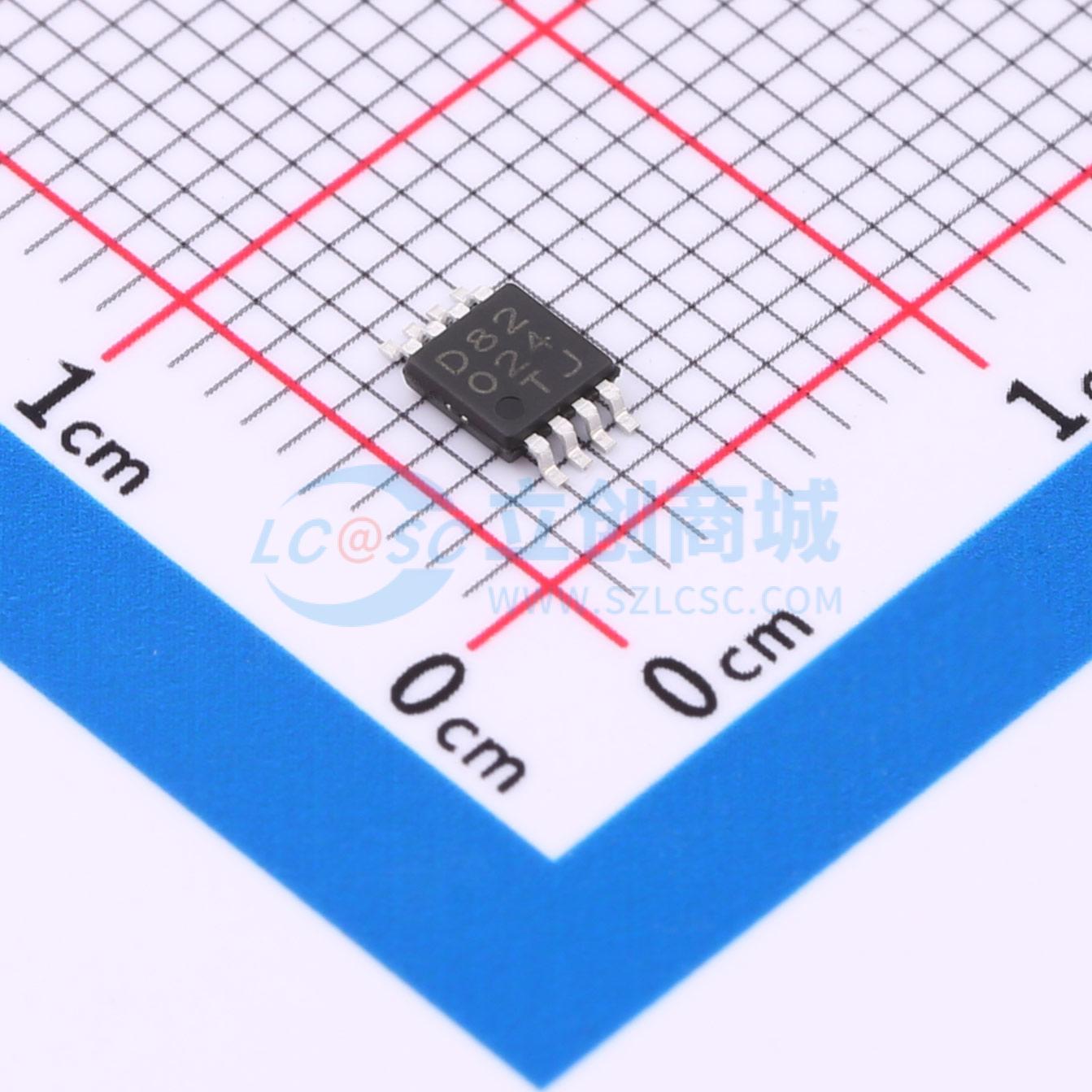

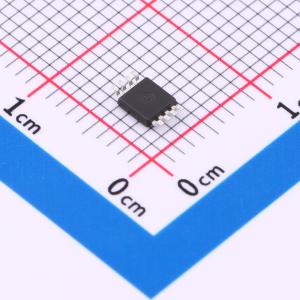

温馨提醒：图片仅供参考，商品以实物为准
BD82024FVJ-E2
1通道紧凑型高侧开关IC，2.5A限流高侧开关IC
- 描述
- BD82024FVJ 是一款单通道高端开关 IC，采用 N 沟道功率 MOSFET，具有低导通电阻和低电源电流，适用于通用串行总线（USB）电源线。该 IC 内置过流检测电路、热关断电路、欠压锁定和软启动电路。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD82024FVJ-E2
- 商品编号
- C509754
- 商品封装
- TSSOP-B8J
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | USB开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 2.5A | |
| 工作电压 | 2.8V~5.5V | |
| 导通电阻 | 90mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
BD82024FVJ 是单通道高边开关 IC，采用低导通电阻和低电源电流的 N 沟道功率 MOSFET，适用于通用串行总线 (USB) 的电源线路。该 IC 内置有过流检测电路、热关断电路、欠压锁定和软启动电路。
商品特性
- 过流保护：2.5A
- 控制输入逻辑：高电平有效输出放电功能，电源开关关闭时反向电流保护
- 过温关断
- 开漏故障标志输出
- 欠压锁定
- 快速响应的过流保护
- 软启动电路
- 静电放电保护
- UL认证：文件编号E243261
- IEC 60950-1 CB体系认证：文件编号US-18106-UL
主要规格
- 输入电压范围：2.8V至5.5V
- 导通电阻：在V_IN=5V时为90mΩ（典型值）
- 过流阈值：2.5A
- 待机电流：0.01μA（典型值）
- 工作温度范围：-40°C至+85°C
- 封装尺寸：3.00mm x 4.90mm x 1.10mm（最大）
封装
- TSSOP-B8J
应用领域
- USB 集线器在消费电器、PC、PC 外设设备等中的应用。
