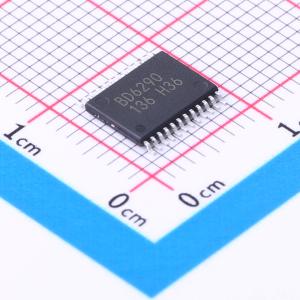

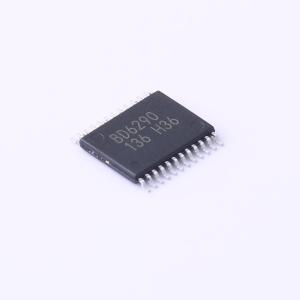

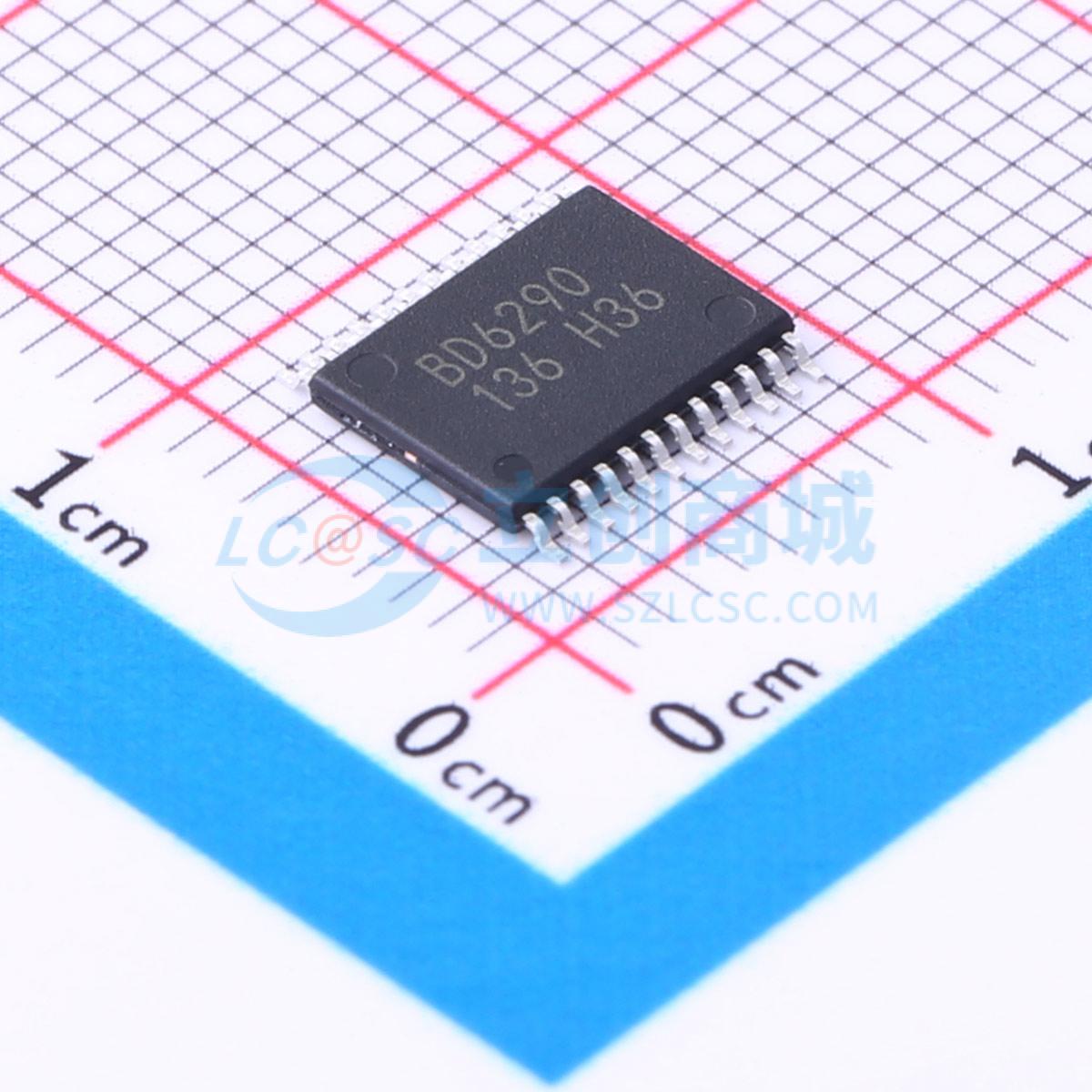

BD6290EFV-E2
800mA 28V电机驱动芯片
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD6290EFV-E2
- 商品编号
- C509721
- 商品封装
- HTSSOP-24-EP-5.6mm
- 包装方式
- 编带
- 商品毛重
- 0.336克(g)
商品参数
参数完善中
商品概述
BD6290EFV是一款简易型产品，为驱动步进电机提供了基本功能和多种保护电路。其基本功能为低功耗双极性PWM恒流驱动驱动器，电源额定电压为36V，额定输出电流为0.8A。具有整步、半步和四分之一步励磁模式。该IC有助于减小安装面积、降低成本并实现安全设计。
商品特性
- 电源：单系统驱动（额定电压36V）
- 额定输出电流：0.8A
- 低导通电阻DMOS输出
- 并行输入驱动模式
- PWM恒流控制（自振荡）
- 内置尖峰噪声消除功能（无需外部噪声滤波器）
- 整步、半步、四分之一步
- 节能功能
- 内置逻辑输入下拉电阻
- 上电复位功能
- 热关断电路（TSD）
- 过流保护电路（OCP）
- 欠压锁定电路（UVLO）
- 过压锁定电路（OVLO）
- 无电源施加时的误动作预防功能（防幽灵电源功能）
- 静电放电：4kV（HBM规格）
- 超小型、超薄且高散热（外露金属型）HTSSOP封装（BD6391EFV）
应用领域
- 激光打印机
- 扫描仪
- 照片打印机
- 传真机
- 喷墨打印机
- 迷你打印机
- 缝纫机
- 玩具
- 机器人
