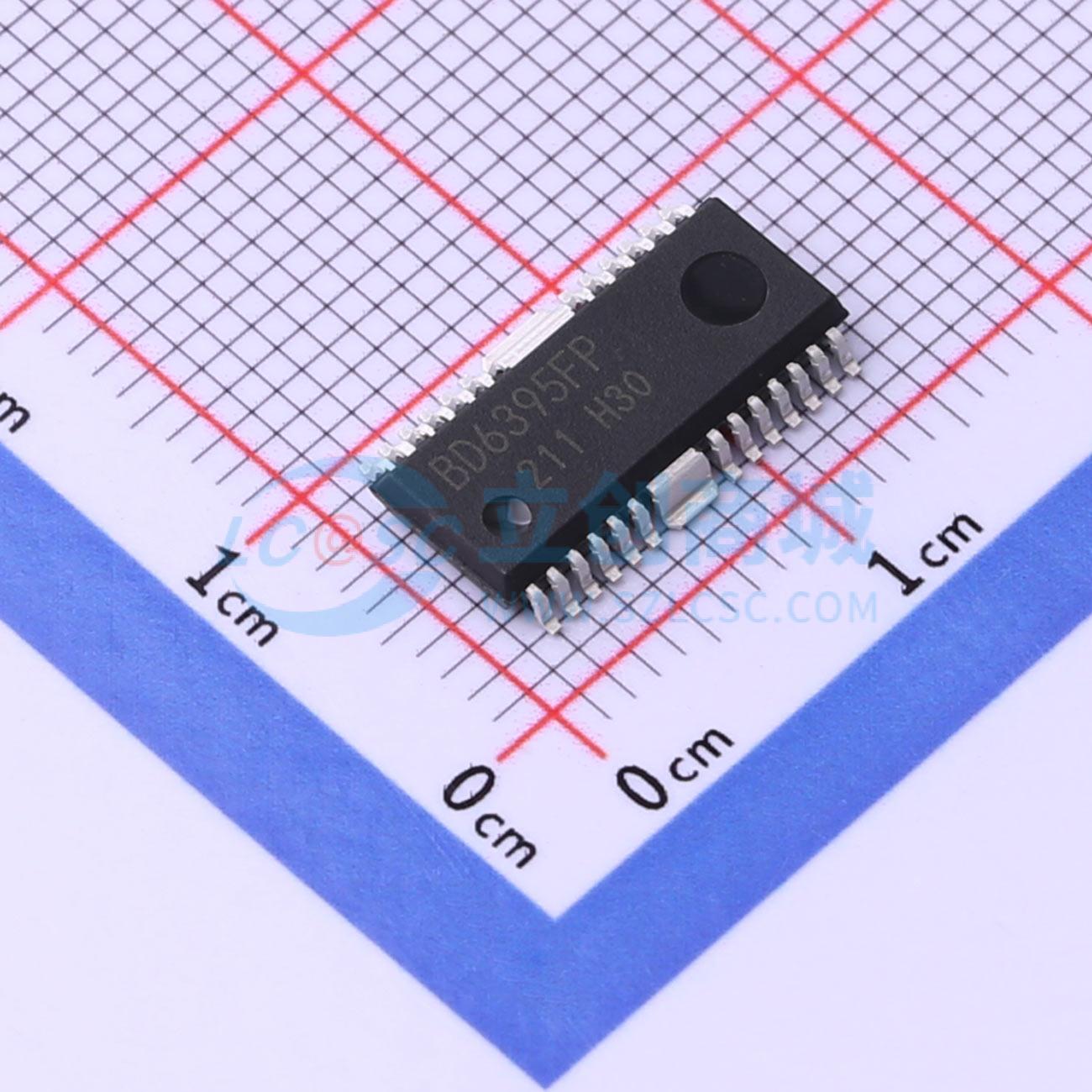

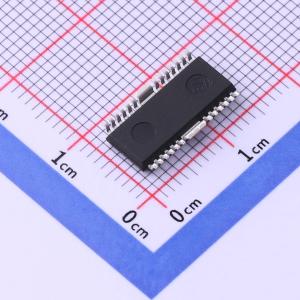

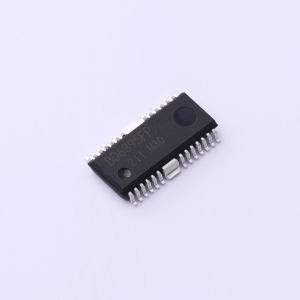

BD6395FP-E2
1.2A 28V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是提供驱动步进电机的最低功能和各种保护电路的简单类型。其基本功能是一种低功耗双极PWM恒流驱动驱动器，电源额定电压为36V，额定输出电流为1.2A、1.5A。有全步、半步和四分之一步激励模式。该系列有助于减少安装面积、降低成本和进行安全设计。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD6395FP-E2
- 商品编号
- C509723
- 商品封装
- HSOP25-EP-5.4mm
- 包装方式
- 编带
- 商品毛重
- 0.87克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集成开关 | - | |
| 导通电阻 | 1Ω | |
| 工作温度 | -25℃~+75℃ |
商品概述
BD6393FP、BD6395FP是为驱动步进电机提供基本功能和各种保护电路的简易型器件。其基本功能为低功耗双极性PWM恒流驱动驱动器，电源额定电压为36V，额定输出电流为1.2A、1.5A。具有整步、半步和四分之一步激励模式。该系列有助于减少安装面积、降低成本和进行安全设计。
商品特性
- 电源：单系统驱动（额定电压36V）
- 额定输出电流：0.8A、1.2A、1.5A
- 低导通电阻DMOS输出
- 并行输入驱动模式
- PWM恒流控制（自振荡）
- 内置尖峰噪声消除功能（无需外部噪声滤波器）
- 整步、半步、四分之一步
- 节能功能
- 内置逻辑输入下拉电阻
- 上电复位功能
- 热关断电路（TSD）
- 过流保护电路（OCP）
- 欠压锁定电路（UVLO）
- 过压锁定电路（OVLO）
- 无电源施加时的故障预防（防止幽灵电源）
- 静电放电：4kV（HBM规格）
- FIN散热型HSOP封装（BD6393FP/BD6395FP）
- 引脚兼容系列（BD6393FP/BD6395FP）
应用领域
- 激光打印机
- 扫描仪
- 照片打印机
- 传真机
- 喷墨打印机
- 迷你打印机
- 缝纫机
- 玩具
- 机器人
