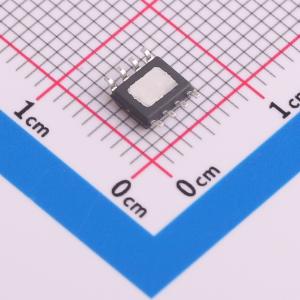

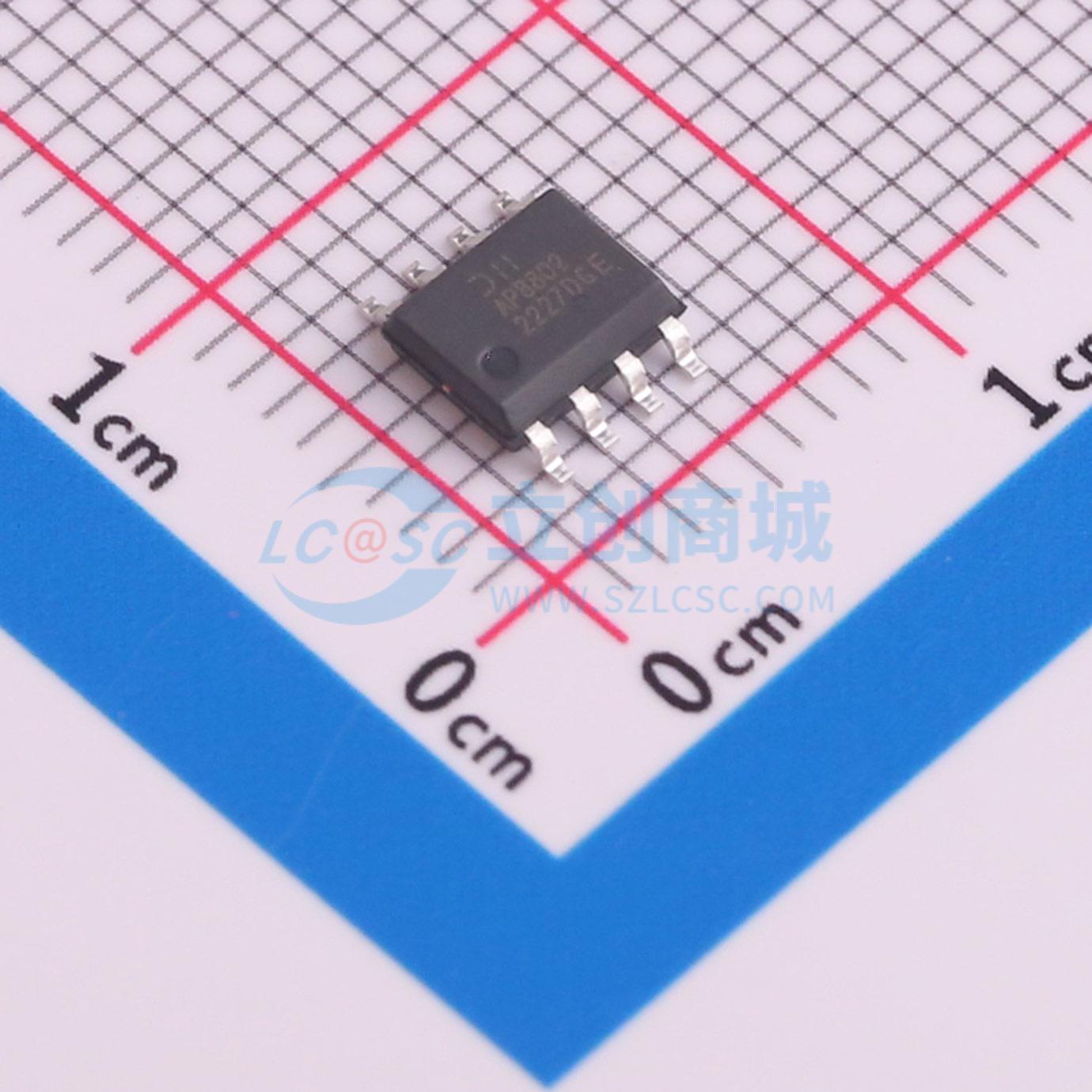

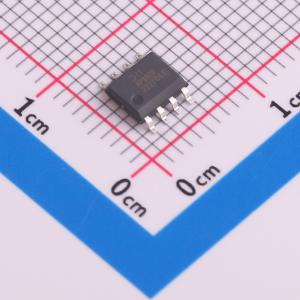

AP8802SPG-13
停产 AP8802高效率恒流LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP8802是一款降压DC/DC转换器，设计用于驱动LED恒流。该器件可以根据LED的正向电压，从8V到48V的电源电压驱动多达十三个串联的LED。LED的串联连接提供了相同的LED电流，从而实现均匀的亮度，并消除了对平衡电阻的需求。AP8802的工作频率最高可达700kHz。这使得可以使用小型外部元件，从而最小化所需PCB面积。通过连接在VIN和SET输入引脚之间的外部电阻设置AP8802的最大输出电流。通过在CTRL输入引脚施加直流电压或PWM信号来实现调光。当CTRL引脚的输入电压为0.2V或更低时，SW引脚的输出关闭，器件进入低电流待机状态。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP8802SPG-13
- 商品编号
- C507888
- 商品封装
- SO-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.282克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 8V~48V | |
| 开关频率 | 625kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 1A | |
| 调光 | PWM；模拟 | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+105℃ |
商品概述
AP8802是一款降压DC/DC转换器，设计用于驱动LED恒流。该器件可以根据LED的正向电压，从8V到48V的电源电压驱动多达十三个串联的LED。LED的串联连接提供了相同的LED电流，从而实现均匀的亮度，并消除了对平衡电阻的需求。AP8802的工作频率最高可达700kHz。这使得可以使用小型外部元件，从而最小化所需PCB面积。通过连接在VIN和SET输入引脚之间的外部电阻设置AP8802的最大输出电流。通过在CTRL输入引脚施加直流电压或PWM信号来实现调光。当CTRL引脚的输入电压为0.2V或更低时，SW引脚的输出关闭，器件进入低电流待机状态。
应用领域
- 商业和工业照明
- 小型LCD面板背光
- 家用电器内部照明
- 建筑细节照明
