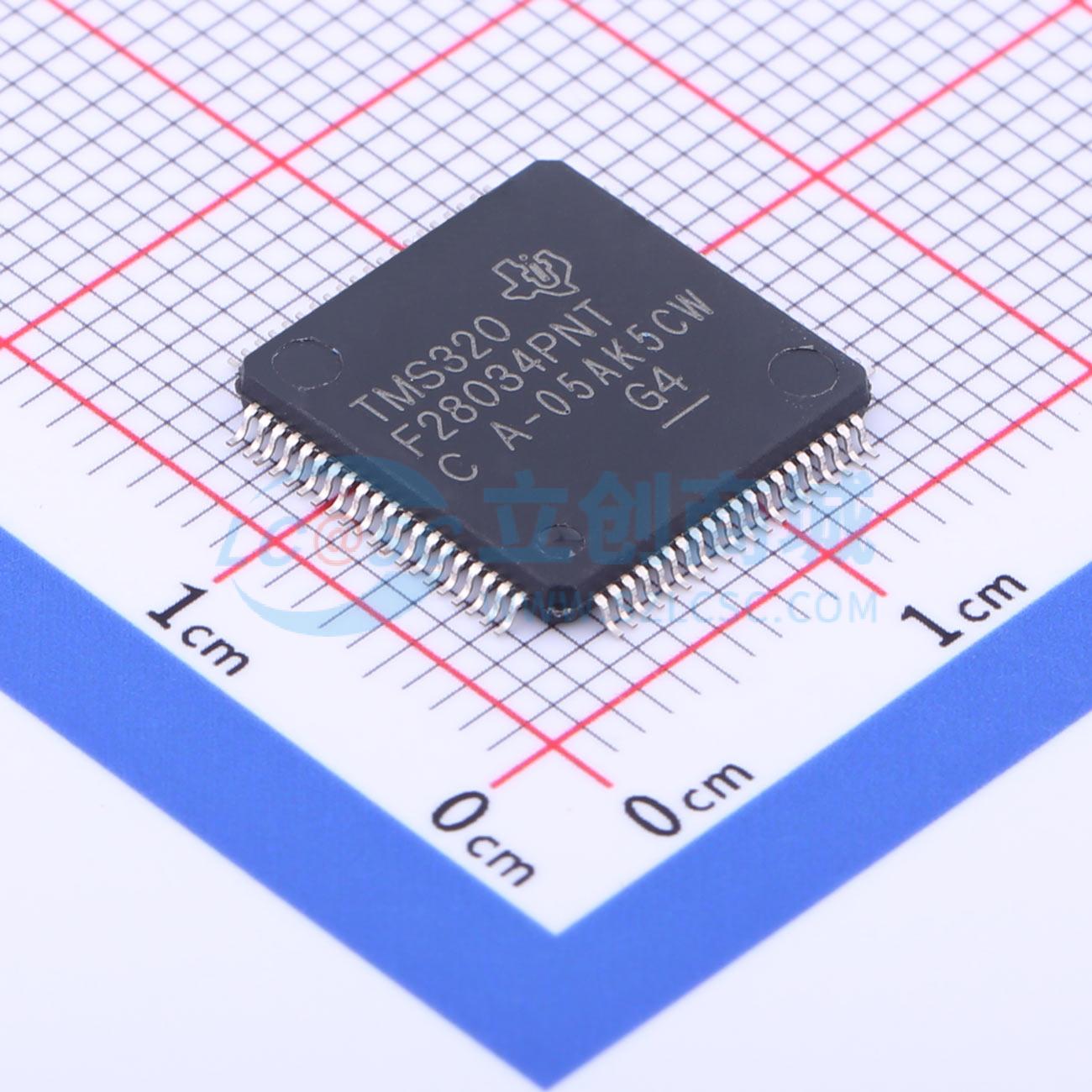

TMS320F28034PNT

具有 60MHz 频率、128KB 闪存的 C2000™ 32 位 MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMS320F28034 具有 60MHz 频率、128KB 闪存的 C2000™ MCU
品牌名称: TI(德州仪器)
商品型号: TMS320F28034PNT
商品编号: C51091
商品封装: LQFP-80(12x12)
包装方式: 托盘
商品毛重: 5.8克(g)

商品参数

商品概述

F2803X系列Piccolo微控制器在低引脚数设备中提供了C28X内核和控制律加速器（CLA）的强大功能，并结合了高度集成的控制外设。这一系列与之前的基于C28X的代码兼容，同时提供了高水平的模拟集成。

内部电压调节器允许单轨操作。HRPWM模块已经得到增强，可以实现双沿控制（频率调制）。新增了带有内部10位参考的模拟比较器，可以直接路由以控制PWM输出。ADC转换范围为0至3.3V固定全量程，并支持比率式VREFHI/VREFLO参考。ADC接口已针对低开销和低延迟进行了优化。

商品特性

高效32位CPU（TMS320C28x）- 60 MHz（16.67-ns周期时间）
16 x 16和32 x 32 MAC运算
16 x 16双MAC
哈佛总线架构
原子操作
快速中断响应和处理
统一内存编程模型
代码效率高（支持C/C++和汇编语言）
可编程控制律加速器（CLA）
32位浮点数学加速器
独立于主CPU执行代码
字节序：小端
JTAG边界扫描支持
低成本设备和系统：
- 单3.3-V电源
- 无需电源排序
- 集成上电复位和掉电复位
- 低功耗
- 无模拟支持引脚
时钟：
- 两个内部零引脚振荡器
- 片上晶体振荡器/外部时钟输入
- 支持动态PLL比率变化
- 看门狗定时器模块
- 时钟丢失检测电路
最多45个独立可编程的多路复用GPIO引脚，带输入滤波
外设中断扩展（PIE）模块，支持所有外设中断
三个32位CPU定时器
每个ePwM模块中的独立16位定时器
片上存储器 - Flash、SARAM、OTP、Boot ROM可用
代码安全模块
128位安全密钥/锁
- 保护安全存储块
- 防止固件逆向工程
串行端口外设：
- 一个SCI（UART）模块
- 两个SPI模块
- 一个I2C总线
- 一个本地互连网络（LIN）总线
- 一个增强型控制器局域网（eCAN）总线
增强控制外设：
- 增强型脉宽调制器（ePwM）
- 高分辨率PwM（HRPwM）模块
- 增强型捕获（eCAP）模块
- 高分辨率输入捕获（HRCAP）模块
- 增强型正交编码器脉冲（eQEP）模块
- 模数转换器（ADC）
- 片上温度传感器
- 比较器
高级仿真功能：
- 分析和断点功能
- 通过硬件实现实时调试
2803x封装：
- 56引脚RSH非常小型四方扁平无引线封装（VQFN）
- 64引脚PAG薄型四方扁平封装（TQFP）
- 80引脚PN低剖面四方扁平封装（LQFP）

应用领域

智能电网和电力线通信
白色家电开关模式电源供应器（SMPS）
DC-DC多输出电源供应器
太阳能微逆变器和转换器
功率因数校正
缝纫和纺织机械
AC-DC逆变器

优惠活动

购买数量

(119个/托盘，最小起订量 1 个)

个

起订量：1 个119个/托盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	其他
	CPU最大主频	60MHz
	CPU位数	32 Bit
	程序存储容量	128KB
	程序存储器类型	FLASH
	RAM容量	10KB

	属性	参数值
	EEPROM容量	-
	I/O数量	45
	ADC(位数)	12bit
	振荡器类型	内置
	工作电压	1.71V~1.995V
	工作温度	-40℃~+105℃
