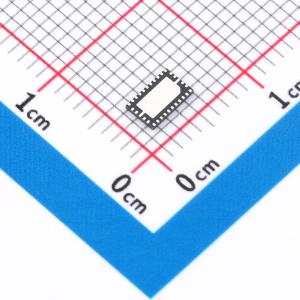

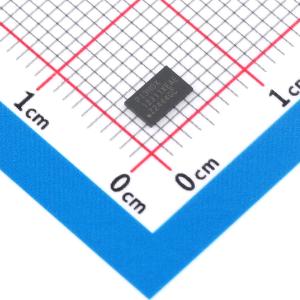

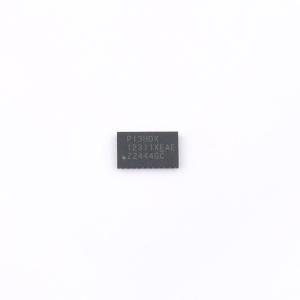

温馨提醒：图片仅供参考，商品以实物为准
PI3HDX12311XEAEX
12Gbps 4通道 HDMI 2.1 混合重驱动器 带 DDC 监听器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3HDX12311XEAEX
- 商品编号
- C49454029
- 商品封装
- QFN-32(4.5x2.9)
- 包装方式
- 编带
- 商品毛重
- 0.344克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号缓冲器/中继器/分配器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 电平转换 |
商品概述
PI3HDX12311 是一款 3.3V 四通道混合式重驱动器TM，支持高达 12Gbps 的 HDMI 2.1 固定速率链路以及高达 6Gbps 的 TMDS。对于 HDMI 1.4 应用，该重驱动器配置为有限重驱动器模式，其差分输出摆幅由重驱动器摆幅设置定义，以确保在连接器处符合 HDMI 规范电平。对于 HDMI 2.0 和 HDMI 2.1，该重驱动器配置为线性重驱动器模式，其差分输出摆幅与接收信号成正比，确保重驱动器起到迹线补偿器的作用。线性重驱动器模式对链路训练信号本质上是透明的。该重驱动器的输入和输出信号可采用交流耦合、直流耦合或混合耦合方式，从而无需在数据通道中额外使用电平转换器组件。该器件配备引脚模式控制，用于设置操作模式、均衡、平坦增益、输出摆幅以及输出 -1dB 线性度摆幅。该器件可支持用于 HDMI TMDS 输出信号的双模 DisplayPort (DP++) 电平转换应用。
商品特性
- 通过引脚控制设置支持高达 12Gbps 信号的非阻塞线性重驱动器
- 符合 HDMI 1.4/2.0/2.1 和 DisplayPort 双模 V1.1 标准
- 在 6GHz 频率下，均衡调谐范围宽达 5.6dB 至 12.7dB
- 混合重驱动模式，确保在连接器处符合 HDMI 规范电平
- 集成 DDC 监听器，用于 HDMI FRL/TMDS 和速率检测
- 自动选择以下设置以优化功耗和信号完整性：发送器压摆率、发送器阻抗、预定义的均衡/摆幅/-1dB线性度摆幅/平坦增益
- 支持无反向电流泄漏
- 支持发送器直流耦合模式的远端接收器检测
- 在最大输出摆幅下，典型功耗为 726mW
- 单路 3.3V (±5%) 电源供电
- 工作温度范围：-40℃ 到 +70℃
- 封装：微型 32 引脚 X1QFN，尺寸 2.85 × 4.5 mm
- 完全无铅且符合 RoHS 标准
- 无卤素且无锑，属于“绿色”器件
应用领域
- 笔记本电脑和台式电脑
- 游戏主机
- 数字电视和商用显示面板
- 扩展坞及外围设备
- KVM 和 HDMI 有源线缆
