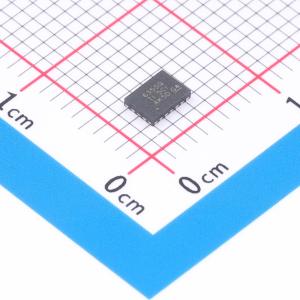

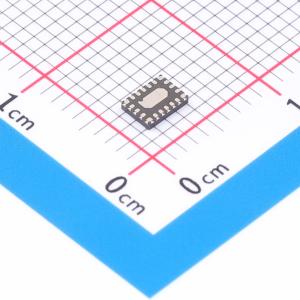

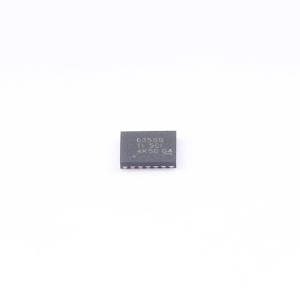

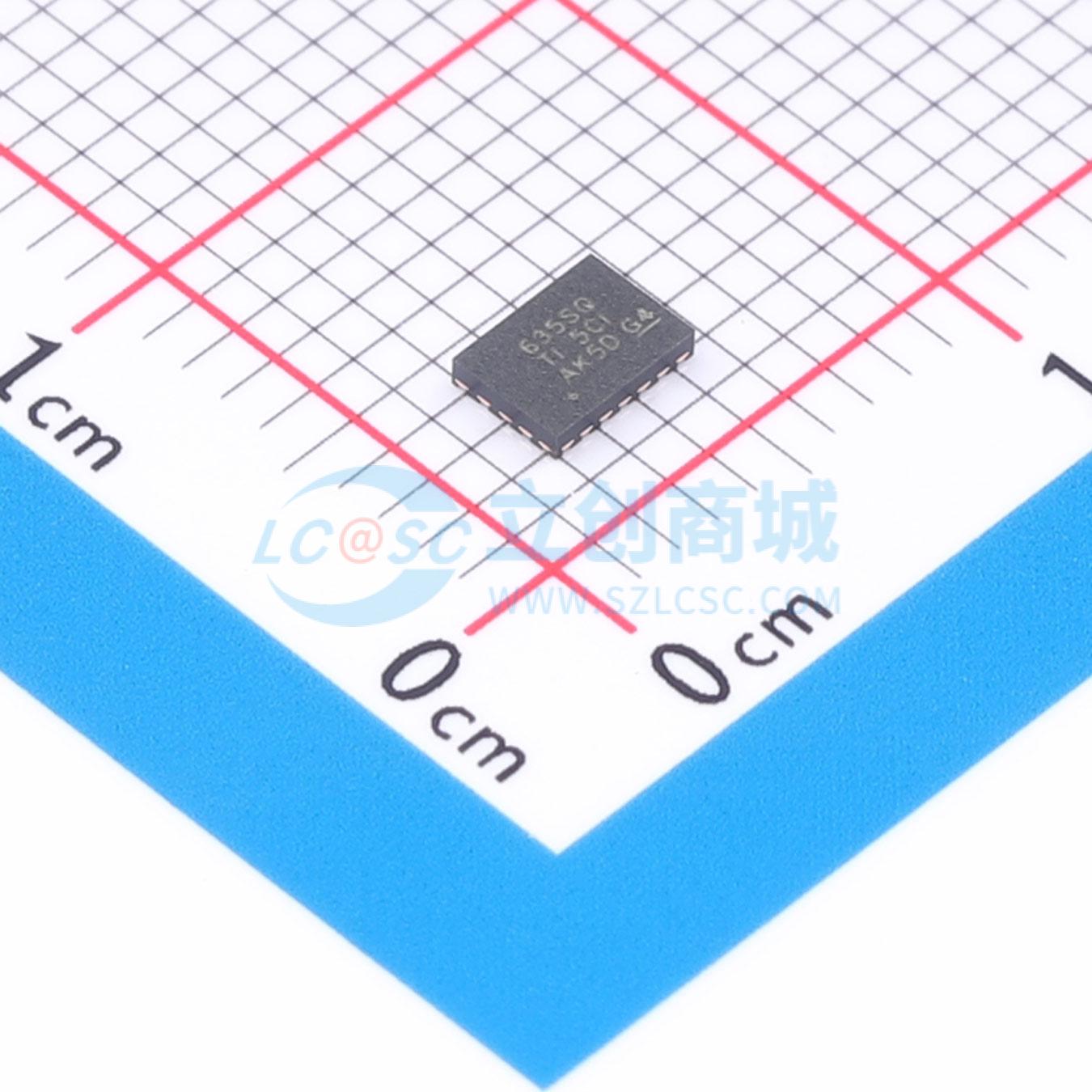

温馨提醒：图片仅供参考，商品以实物为准
LM65635SRZTRQ1
高性能、3V至65V、引脚兼容、低EMI同步降压转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM65635SRZTRQ1
- 商品编号
- C49454467
- 商品封装
- WQFN-20(3.6x2.6)
- 包装方式
- 编带
- 商品毛重
- 0.075229克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~65V | |
| 输出电流 | 3.5A | |
| 开关频率 | 300kHz~2.2MHz | |
| 工作温度 | -40℃~+150℃ | |
| 同步整流 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2.1uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调和固定 | |
| 功能特性 | 内置LDO稳压器；频率同步；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流 |
商品概述
LM656x5-Q1是面向汽车应用的高效率、高功率密度、超低电磁干扰(EMI)同步降压转换器家族。该转换器工作在3V至65V宽输入电压范围（可承受小于100ms的70V瞬态电压），可减少对外部输入浪涌保护的需求。LM656x5-Q1提供引脚可选的3.3V、5V固定输出电压，也提供可调输出配置。通过最小化环路电感和优化开关节点压摆率实现低EMI工作。引脚可选的±5%或±10%双随机扩频(DRSS)，结合三角调制和伪随机调制，大幅降低峰值发射，同时保持极低的输出电压纹波。带30ns典型最小导通时间的电流模式控制架构，支持在高频下实现高转换比，同时具备快速瞬态响应以及出色的负载调整率和线性调整率。
商品特性
- 通过AEC-Q100汽车应用认证，温度等级1:-40℃ 至 +125℃ TA
- 满足LV148 / ISO21780要求
- 针对低EMI要求设计
- 有助于CISPR 25 5级合规
- 模式引脚可配置±5%或±10%双随机扩频，降低峰值发射
- 采用增强型HotRod™ QFN封装，引脚排列对称
- 开关频率范围为300 kHz 至 2.2 MHz
- 引脚可配置AUTO或FPWM工作模式
- 内置补偿、电流限制和热关断
- 最低导通时间最大值为40ns
- 支持36VIN到3.3VOUT在2.2MHz下的转换
- 全负载范围实现高效率功率转换
- 24VIN、5VOUT、400kHz条件下峰值效率大于94%
- 空载时开关输入电流为2.5μA
- 具备高功率密度
- 采用3.6 mm × 2.6 mm可润湿侧翼20引脚封装
- LM65645-Q1EVM的ΘJA为24.0℃/W
- 可使用WEBENCH® Power Designer为LM656x5-Q1创建定制设计
应用领域
- 高级驾驶辅助系统(ADAS)
- 汽车信息娱乐和仪表集群
- 混动、电动及动力总成系统
