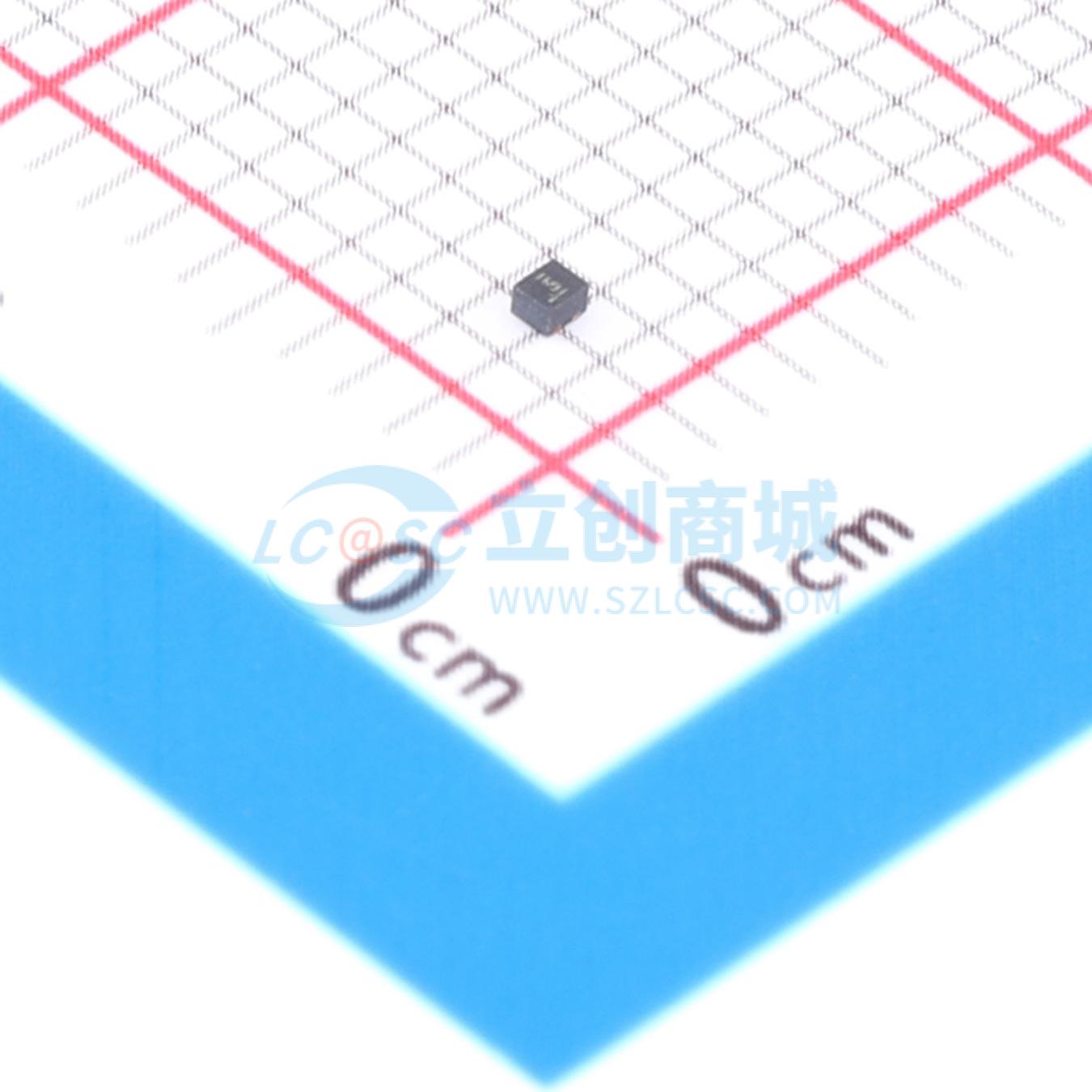

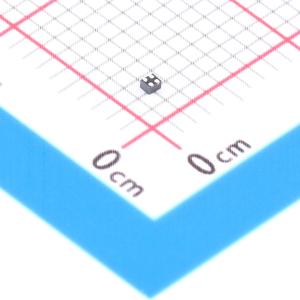

温馨提醒：图片仅供参考，商品以实物为准
TPS22991ICNRAAR
单通道负载开关，具有低导通电阻和受控压摆率，集成快速输出放电功能，适用于空间受限的电池供电应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS22991ICNRAAR
- 商品编号
- C49454446
- 商品封装
- UQFN-4
- 包装方式
- 编带
- 商品毛重
- 0.0188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1V~5.5V | |
| 最大连续电流 | 2.7A | |
| 导通电阻 | 28mΩ | |
| 工作温度 | -55℃~+125℃ |
商品概述
TPS22991I 是一款小型、低导通电阻的单通道负载开关，具备可控压摆率。该器件内置一个N沟道MOSFET，可在1.0V至5.5V的输入电压范围内工作，支持最大连续电流3A。开关由通断输入控制，可直接与低压控制信号接口。对于空间受限的电池供电应用，由于其体积小、导通电阻低，该器件十分适用。该开关的宽输入电压范围可适配多种不同的电压轨。器件的可控上升时间大幅降低了大容性负载电容引发的浪涌电流，从而减少或消除电源压降。TPS22991I 集成了一个150Ω下拉电阻，用于在开关关断时实现快速输出放电（QOD），进一步减小了整体解决方案尺寸。TPS22991I 采用小巧节省空间的0.85mm × 0.75mm、0.4mm间距4引脚UQFN封装，器件工作自由空气温度范围为-55℃ 至 +125℃。
商品特性
- 集成单通道负载开关
- 输入电压范围为1V至5.5V
- 最大连续开关电流为2.7A
- 典型导通电阻为28mΩ
- 低静态电流
- 超低关断电流
- 可控压摆率
- 快速输出放电（QOD）:150Ω
- 热关断保护
- UQFN封装:0.85 × 0.75mm，0.4mm间距
应用领域
- PC
- 笔记本电脑
- 可穿戴设备
- 固态硬盘（SSD）
- 工业PC
