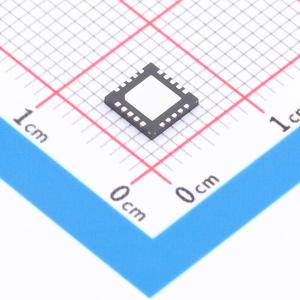

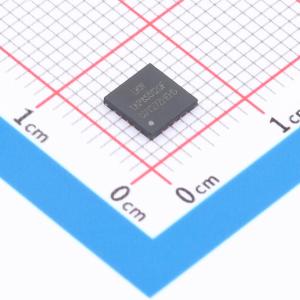

温馨提醒：图片仅供参考，商品以实物为准
LKP85512QF
800mV~3.6V 3A 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入电压1.1V～5.5V；输出电压0.8V～3.6V；最大输出电流3A；压差115mV@3A；产品对标TPS74401
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKP85512QF
- 商品编号
- C49451834
- 商品封装
- QFN-20(5x5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 800mV~3.6V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | 73dB@(1kHz) | |
| 压差 | 115mV@(3A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | - | |
| 功能特性 | 可调软启动；工作状态指示；使能控制 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
LKP85512QF是一款低压差线性稳压器，提供面向多类应用的电源管理解决方案。其可编程软启动功能可降低系统启动时的电容浪涌电流，从而最大限度减小输入电源应力。该器件非常适合为各类处理器和专用集成电路供电，借助使能输入和电源良好信号输出，可为具有特殊启动时序要求的应用提供解决方案，并且可在输出不使用外接电容或仅使用较小陶瓷输出电容的情况下保持系统稳定。输出电压可通过公式 V_OUT = 0.8V × (1 + R1/R2) 进行设置。
商品特性
- 输入电压范围：1.1V ~ 5.5V
- 可调输出电压范围：0.8V ~ 3.6V
- 最大输出电流：3A
- 低压差：115mV @ 3A
- 软启动端可提供线性启动，上升时间通过外部电容设置
- 搭配外部偏置电源，输入电压可低至0.9V
- 搭配任何电容或无需输出电容均可保持系统稳定
- 快速瞬态响应
- 封装形式：QFN20 (5.00mm × 5.00mm × 0.75mm)
应用领域
- FPGA应用
- DSP内核及I/O电压
- 后置稳压电路
- 具有特殊启动或排序要求的应用
- 热插拔与流通控制
