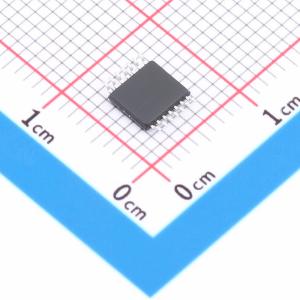

温馨提醒：图片仅供参考，商品以实物为准
74HC02PWRG
74系列 逻辑芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 四路 2 输入或非门
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- 74HC02PWRG
- 商品编号
- C49451908
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 2.1V；1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；900mV；500mV；1.8V | |
| 输出高电平(VOH) | 4.4V；5.9V；1.9V | |
| 输出低电平(VOL) | 100mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 13ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
商品特性
- 输出驱动能力：10个LSTTL负载
- 输出可直接与CMOS、NMOS和TTL接口
- 工作电压范围：2.0V至6.0V
- 低输入电流：1.0μA
- 具备CMOS器件的高抗噪特性
- 符合JEDEC标准No. 7A定义的要求
- ESD性能：HBM 2000V；机器模型200V
- 芯片复杂度：40个FET或10个等效门
- 无铅器件
- 提供DIP-14、SOP-14、TSSOP-14封装
