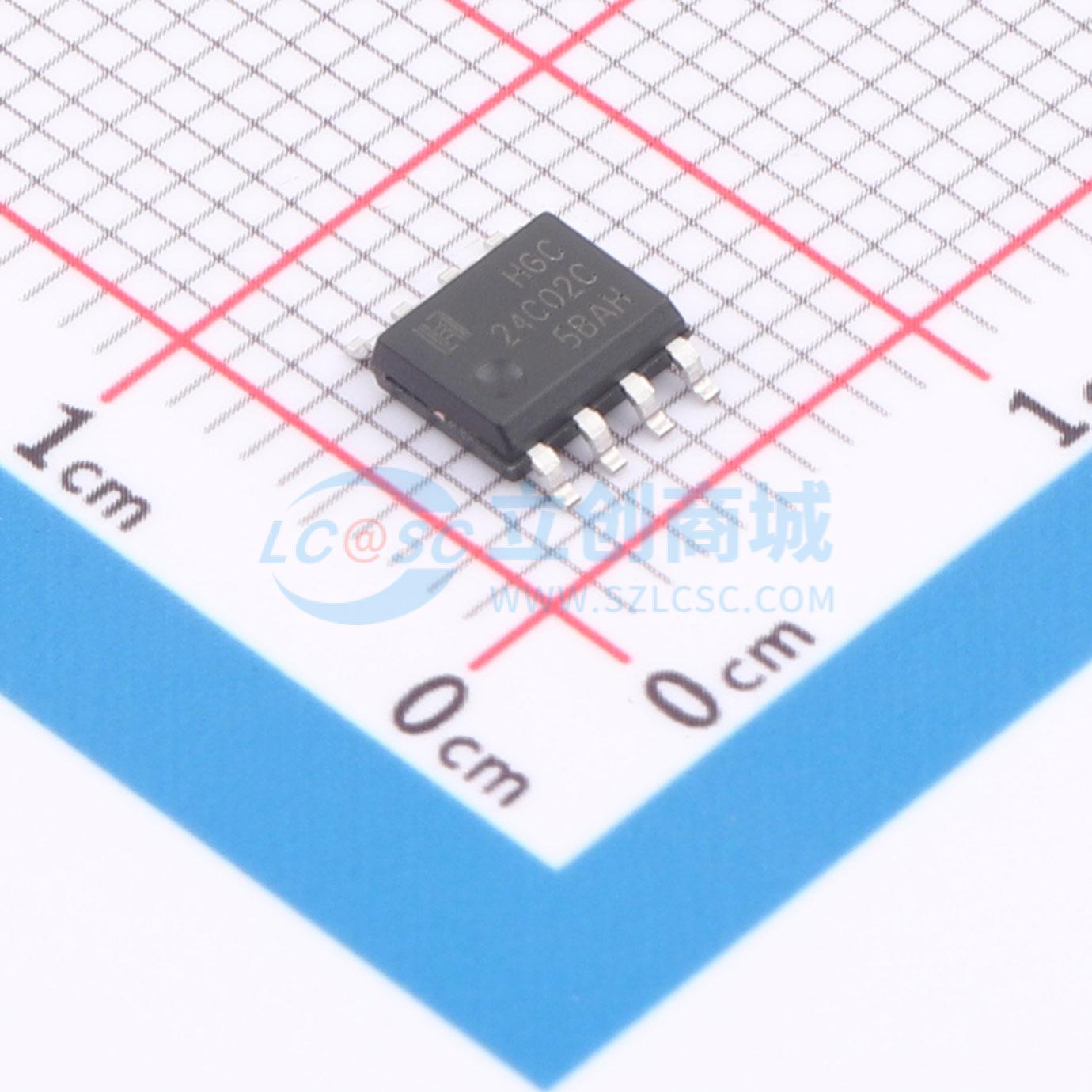

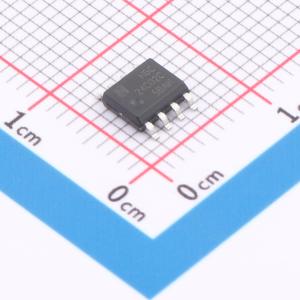

温馨提醒：图片仅供参考，商品以实物为准
HX24C02CDRG
2 Kbit串行I2C总线EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2-Kbit(256 x 8bit)，I2C接口，工作电压：1.7V to 5.5V
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX24C02CDRG
- 商品编号
- C49451907
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.33588克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 2Kbit | |
| 时钟频率(fc) | 1MHz；400kHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 200万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 硬件写保护功能；内置上电复位(POR)；软件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+105℃ | |
| 工作电流 | 0.5mA | |
| 待机电流 | 1uA | |
| 读取访问时间(tA) | 900ns；500ns |
商品概述
HX24C02C 是一款 2-Kbit I²C 兼容的串行电可擦可编程只读存储器器件。该器件设计工作电压范围为 1.7V 至 5.5V，最高传输速率达 1MHz，工作温度范围为 -40℃ 至 +105℃。器件集成了一个写保护引脚，用于对整个存储器阵列进行硬件写保护。器件还提供软件写保护功能，供用户对整个存储器阵列进行写保护。 存储器阵列组织为 16 页，每页 16 字节，总计 256×8 位。器件提供一个额外的 16 字节标识页，供用户存储敏感的应用参数。该页在数据写入标识页后可永久锁定为只读模式。器件还提供一个单独的存储器块（处于只读模式），包含工厂编程的 128 位标识符，可通过发送特定的读取命令进行访问。 HX24C02C 采用无铅绿色封装：DIP-8、SOP-8、MSOP-8、DFN-8 和 SOT23-5。
商品特性
- 工作电压范围：1.7V 至 5.5V
- 兼容 2 线串行接口 I²C
- 兼容 400 kHz 和高速 1MHz 传输速率
- 字节和页（最多 16 字节）写入模式
- 允许部分页写入
- 自定时写入周期（最大 3ms）
- 额外的 16 字节可锁定写入页和 128 位标识符
- 对整个存储器阵列的硬件和软件写保护
- 施密特触发、滤波输入以抑制噪声
- 高可靠性
- 耐久性：2，000，000 次写入周期
- 数据保持时间：200 年
- 静电放电保护（人体模型）：5000V
- 低工作电流
- 写入电流：0.5 mA（最大值）
- 读取电流：0.5 mA（最大值）
- 待机电流：1 μA（最大值）
- 工作温度范围：-40℃ 至 +105℃
- 绿色封装选项（符合 RoHS 标准，无铅/无卤素）
- DIP-8/SOP-8/MSOP-8/TSSOP-8/DFN-8/SOT-23-5
